Connector End View (C1689) - BATTERY MONITORING SENSOR
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

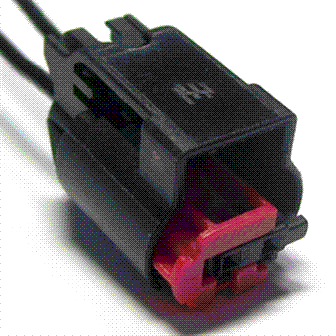

Connector: C1689
Description
BATTERY MONITORING SENSOR
Color
Harness
14B060
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
VDN03 (GY-VT) |
20 |
CTRL MOD. - LIN BUS # BCM 3 |
|
|
2 |
SDC02 (RD) |
20 |
BATTERY - # PLUS |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1150 |
Service Part Number: AU2Z-14S411-AYA Gauge: 18 Pin material: Tin Cavities: 2 Vehicle Uses Lamp - Reverse |
