Connector End View (C1657) - ENGINE OIL PRESSURE (EOP) SENSOR
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1657
Description
ENGINE OIL PRESSURE (EOP) SENSOR
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CMC14 (BN-YE) |
18 |
SENSOR - ENGINE OIL TEMPERATURE (EOT) |
|
|
1 |
CMC24 (GY) |
18 |
SWITCH - OIL PRESSURE |
|
|
2 |
RE454 (YE-GN) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 |
|
|
3 |
LE423 (GN-VT) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREF) (VREF1) |
|
|
3 |
LE458 (BU-WH) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) |
|

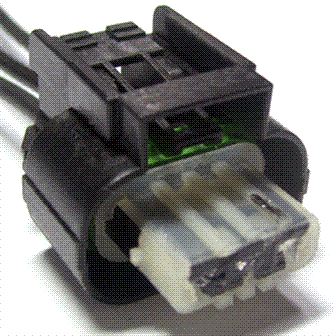

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1066 |
Service Part Number: AU2Z-14S411-GA Gauge: 14 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Fuel Rail Pressure |
