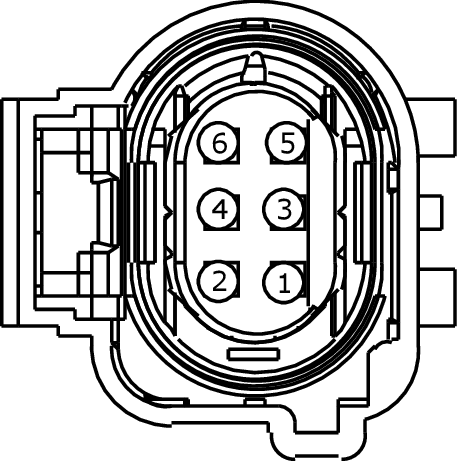

Connector End View (C1631) - UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #11
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1631
Description
UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #11
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
LE450 (WH) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 2ND (UO2SIP-21) |
|
|
2 |
LE449 (VT-GN) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 2ND (UREF-21) |
|
|
3 |
CE236 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 2ND (HTR21) |
|
|
4 |
CBK02 (GN) |
18 |
FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) |
|
|
5 |
LE453 (BN-BU) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED 2ND (UO2SIA-21) |
|
|
6 |
VE827 (WH-GN) |
18 |
SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SN-21) |
