Connector End View (C1622) - TURBOCHARGER BYPASS VALVE (TCBY)
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

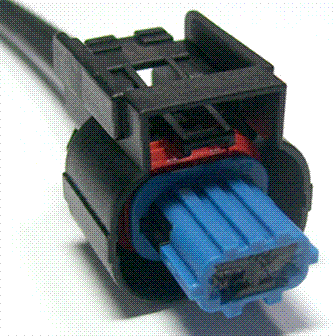

Connector: C1622
Description
TURBOCHARGER BYPASS VALVE (TCBY)
Color
BK
Harness
14B242
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBK03 (GY) |
20 |
FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) |
|
|
2 |
VE175 (BN-WH) |
20 |
CTRL MOD. - POWERTRAIN # ELECTRONIC COMPRESSOR BYPASS VALVE (ECBV_PWM) |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1062 |
Service Part Number: AU2Z-14S411-UA Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Fuel Injector Sensor - Fuel Tank Temperature Solenoid - Super Charger Bypass |
