Connector End View (C1588) - TURBOCHARGER BOOST PRESSURE/CHARGE AIR COOLER TEMPERATURE (TCBP/CACT) SENSOR
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1588
Description
TURBOCHARGER BOOST PRESSURE/CHARGE AIR COOLER TEMPERATURE (TCBP/CACT) SENSOR
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
VE805 (GY-OG) |
20 |
SENSOR - MANIFOLD TEMPERATURE + |
|
|
2 |
LE424 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) |
|
|
3 |
VE751 (BN-VT) |
20 |
SENSOR - INTAKE AIR TEMPERATURE 2ND (IAT2) |
|
|
4 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) |
|

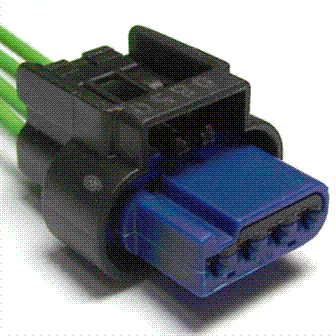

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1309 |
Service Part Number: CU2Z-14S411-AYA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Motor - Active Grill Shutter |
