Connector End View (C1514) - KNOCK SENSOR 2 (KS2)
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1514
Description
KNOCK SENSOR 2 (KS2)
Color
BK
Harness
14B485
Base Part #
12A699
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
VE802 (BN-BU) |
18 |
SENSOR - KNOCK 2ND (KS2+) |
5.0L |
|
2 |
RE324 (BN-GN) |
18 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND (KS2-) |
5.0L |
|

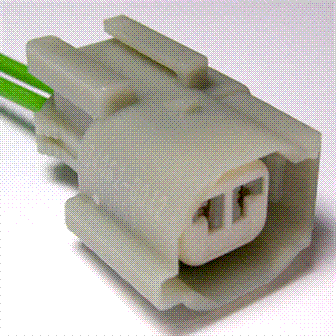

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1116 |
Service Part Number: AU2Z-14S411-BJA Gauge: 16 Pin material: Silver Cavities: 2 Vehicle Uses Lamp - Running Board Sensor - Knock Sensor - Speed Sensor - Water in Fuel |
