Connector End View (C1463B) - POWER STEERING CONTROL MODULE (PSCM)
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1463B
Description
POWER STEERING CONTROL MODULE (PSCM)
Color
BK
Harness
3C221
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBBA5 (WH-OG) |
22 |
FUSE - 105 OR CIRCUIT BREAKER |
|
|
2 |
VDB25 (GN-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
|
|
3 |
VDB26 (GY-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
|

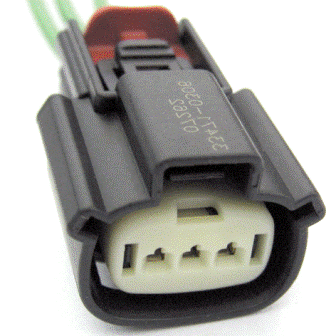

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-931 |
Service Part Number: 9U2Z-14S411-EA Gauge: 14 Pin material: Silver Cavities: 3 Vehicle Uses Coil - Ignition |
