Connector End View (C1291) - INTEGRATED WHEEL END (IWE) SOLENOID
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1291
Description
INTEGRATED WHEEL END (IWE) SOLENOID
Color
BK
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBB39 (WH-RD) |
12 |
FUSE - 39 OR CIRCUIT BREAKER |
|
|
2 |
CCF05 (BN-BU) |
12 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTEGRATED WHEEL ENDS (4WDIWE) |
|
Available Pigtail Kits |
|
|

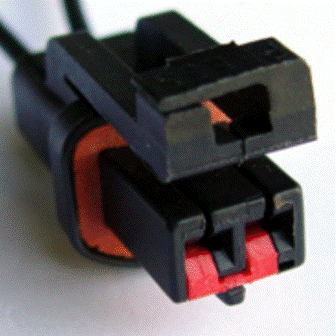

Pigtail Kit Part Number WPT-441 |
