Connector End View (C1285) - HEADLAMP, RIGHT
Connector: C1285
Description
HEADLAMP, RIGHT
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CLS25 (YE-VT) |
22 |
CTRL MOD. - TURN LAMP RIGHT FRONT |
|
|
2 |
CLS58 (BU-WH) |
22 |
LAMP - TURN FRONT RIGHT # SIGNAL OUT |
|
|
3 |
CLS05 (BU-GY) |
22 |
CTRL MOD. - PARK |
|
|
4 |
CLF62 (VT-WH) |
22 |
CTRL MOD. - DAYTIME RUNNING LIGHT RIGHT |
|
|
5 |
CLF05 (BU-GN) |
22 |
CTRL MOD. - BEAM LOW RIGHT |
|
|
6 |
CLF03 (VT-OG) |
22 |
CTRL MOD. - BEAM HIGH RIGHT |
|
|
7 |
GD131 (BK-GY) |
22 |
GROUND - HEADLAMP PANEL/GOR RIGHT |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
* |
* |
Not Used |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
* |
* |
Not Used |
|
|
15 |
* |
* |
Not Used |
|
|
16 |
* |
* |
Not Used |
|

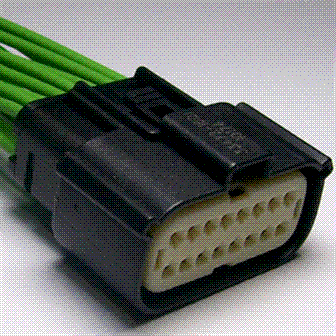

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses Lamp - Headlamp - High/Low Beam Module - Heated Seat (driver) Module - Transfer Case Shift Control |
