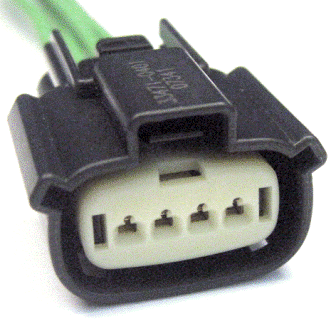

Connector End View (C1041) - HEADLAMP, RIGHT
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1041
Description
HEADLAMP, RIGHT
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CLF05 (BU-GN) |
20 |
CTRL MOD. - BEAM LOW RIGHT |
|
|
2 |
CLF03 (VT-OG) |
22 |
CTRL MOD. - BEAM HIGH RIGHT |
|
|
3 |
GD131 (BK-GY) |
20 |
GROUND - HEADLAMP PANEL/GOR RIGHT |
|
|
4 |
GD131 (BK-GY) |
22 |
GROUND - HEADLAMP PANEL/GOR RIGHT |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-925 |
Service Part Number: 8U2Z-14S411-TA Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses A/C Compressor Clutch Lamp - Headlamp - High/Low Beam |
