Connector End View (C1035D) - BATTERY JUNCTION BOX (BJB)
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1035D
Description
BATTERY JUNCTION BOX (BJB)
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBB35 (BU-RD) |
16 |
FUSE - 35 OR CIRCUIT BREAKER |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
CAT06 (YE) |
16 |
CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT (COLOR TO SAE 1239) |
|
|
4 |
CAT09 (GN) |
16 |
CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT (COLOR TO SAE 1239) |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
CAT03 (GY-BN) |
20 |
CTRL MOD. - TRAILER TOW # BACKUP LAMPS |
|

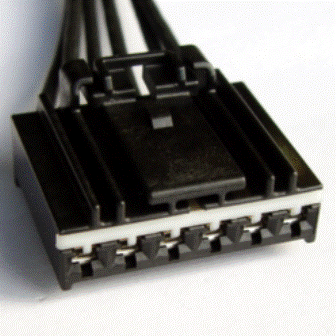

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-598 |
Service Part Number: 3U2Z-14S411-XRA Gauge: 16 Pin material: Tin Cavities: 6 Vehicle Uses Switch - Stop Lamp |
