Connector End View (C1035C) - BATTERY JUNCTION BOX (BJB)
Connector: C1035C
Description
BATTERY JUNCTION BOX (BJB)
Color
GY
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
CLS18 (GY-BN) |
22 |
CTRL MOD. - STOP/TURN LEFT (INBOARD) |
|
|
10 |
CLS19 (VT-OG) |
22 |
CTRL MOD. - STOP/TURN RIGHT (INBOARD) |
|
|
11 |
CLN72 (GY) |
22 |
CTRL MOD. - ENGINE COMPARTMENT LAMP |
|
|
12 |
GD132 (BK-VT) |
22 |
GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT |
|
|
13 |
CDC71 (YE-GY) |
22 |
CTRL MOD. - POWER OUTLET ENABLE OR SET |
|
|
14 |
CDC72 (BN-WH) |
22 |
CTRL MOD. - POWER OUTLET DISABLE OR RESET |
|
|
15 |
* |
* |
Not Used |
|
|
16 |
* |
* |
Not Used |
|

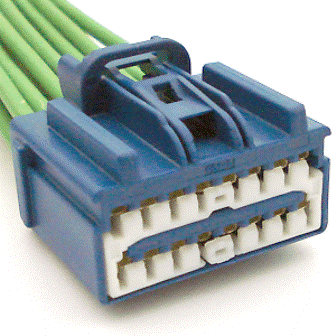

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-959 |
Service Part Number: 3U2Z-14S411-BDAB Gauge: 14 Pin material: Silver Cavities: 16 Vehicle Uses Radio - Amplifier |
