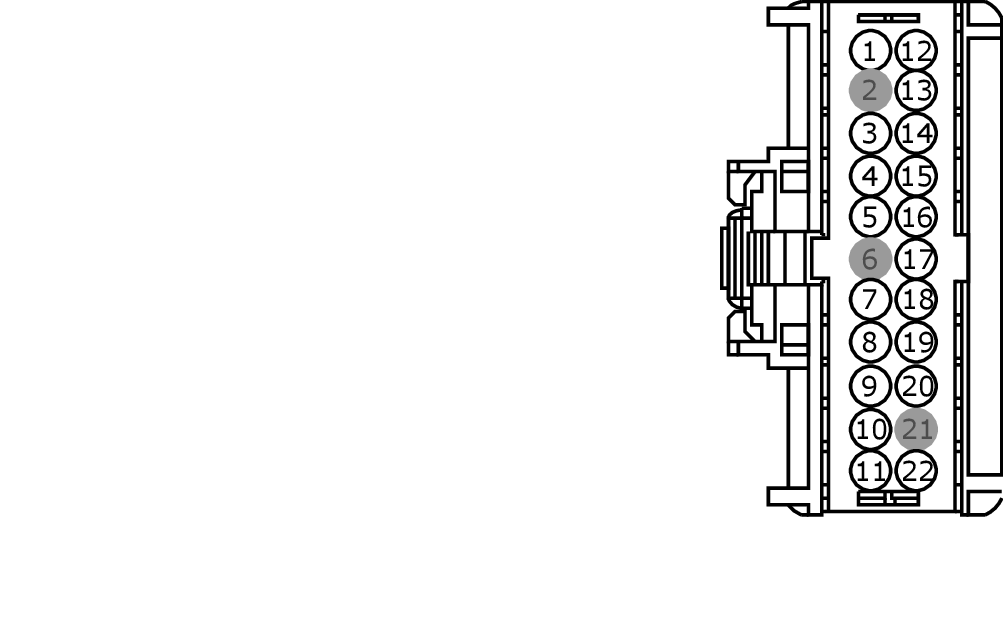

Connector End View (C622) - EXTERIOR MIRROR RH
Connector: C622
Description
EXTERIOR MIRROR RH
Color
Harness
14630
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBB63 (BN-YE) |
20 |
FUSE - 63 OR CIRCUIT BREAKER |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
CPM34 (WH-BN) |
22 |
CTRL MOD. - RIGHT MIRROR UP |
|
|
4 |
RPM08 (GN-BU) |
22 |
CTRL MOD. - RIGHT MIRROR RETURN |
|
|
5 |
CPM33 (WH-VT) |
22 |
CTRL MOD. - RIGHT MIRROR RIGHT |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
CLS26 (BU-GY) |
22 |
CTRL MOD. - TURN LAMP RIGHT MIRROR + |
|
|
8 |
GD238 (BK-WH) |
22 |
GROUND - COWL SIDE/PILLAR A RIGHT |
|
|
9 |
VPM38 (BN-GN) |
22 |
SENSOR - RIGHT MIRROR POSITION # VERTICAL |
|
|
10 |
VPM37 (BU-OG) |
22 |
SENSOR - RIGHT MIRROR POSITION # HORIZONTAL |
|
|
11 |
LPM12 (BU-GY) |
22 |
CTRL MOD. - SENSORS MIRROR POSITION (RIGHT) + |
|
|
12 |
CLS05 (BU-GY) |
20 |
CTRL MOD. - PARK |
|
|
13 |
CRB07 (BN) |
22 |
CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER + |
|
|
14 |
CLN32 (BN-YE) |
22 |
CTRL MOD. - PUDDLE LAMP RIGHT |
|
|
15 |
CLF75 (VT-BN) |
20 |
CTRL MOD. - SPOTLIGHT # LAMP SPOTLIGHT RIGHT |
|
|
16 |
CPM44 (GN-OG) |
20 |
SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE OUT (IF PLUS) |
|
|
17 |
CPM43 (WH-VT) |
20 |
SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE IN (IF PLUS) |
|
|
18 |
CPM07 (BN) |
22 |
CTRL MOD. - RIGHT MIRROR FOLD IN |
|
|
19 |
CPM40 (WH-OG) |
22 |
CTRL MOD. - RIGHT MIRROR FOLD OUT (DRV) |
|
|
20 |
RPM12 (VT-WH) |
22 |
CTRL MOD. - SENSORS MIRROR POSITION (RIGHT) - |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
GD238 (BK-WH) |
22 |
GROUND - COWL SIDE/PILLAR A RIGHT |
