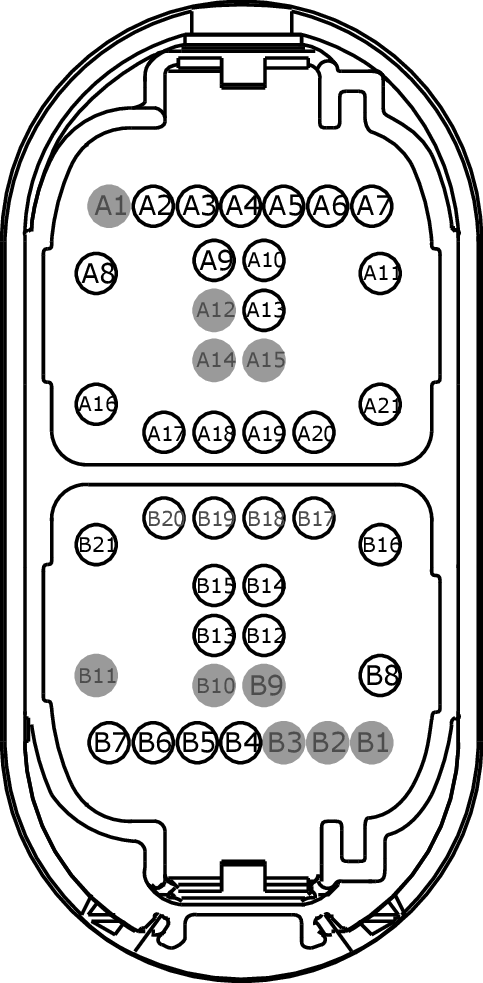

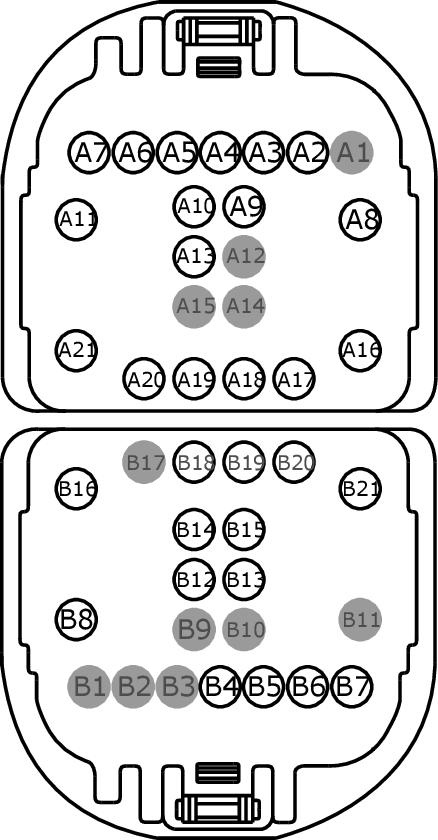

Connector End View (C610) - INLINE
Inline C610
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14630
FEMALE
Harness 14A005
|
Pin |
Circuit |
Gauge |
Qualifier |
|
A2 |
CBB63 (BN-YE) |
20 |
|
|
A3 |
CPL31 (WH) |
20 |
|
|
A4 |
CPL11 (GY-BN) |
20 |
|
|
A5 |
CPM44 (GN-OG) |
20 |
|
|
A6 |
CPM43 (WH-VT) |
20 |
|
|
A7 |
CPL13 (BN-GN) |
20 |
|
|
A8 |
VDB06 (GY-OG) |
20 |
|
|
A9 |
VDN13 (BN) |
20 |
|
|
A10 |
CBX07 (GN-RD) |
20 |
|
|
A11 |
RME10 (WH-OG) |
20 |
|
|
A11 |
RME10 (WH-OG) |
20 |
|
|
A13 |
CLF75 (VT-BN) |
20 |
|
|
A16 |
VDB07 (VT-OG) |
20 |
|
|
A17 |
VR237 (BN-WH) |
20 |
|
|
A17 |
VR237 (BN-WH) |
20 |
|
|
A18 |
RR175 (YE-OG) |
20 |
|
|
A18 |
RR175 (YE-OG) |
20 |
|
|
A19 |
GD239 (BK-YE) |
20 |
|
|
A20 |
GD239 (BK-YE) |
20 |
|
|
A21 |
VME10 (WH-VT) |
20 |
|
|
B4 |
VPK40 (WH-OG) |
20 |
|
|
B5 |
VPK02 (VT-WH) |
20 |
|
|
B6 |
RPK02 (GY-YE) |
20 |
|
|
B7 |
RPK39 (VT-OG) |
20 |
|
|
B8 |
CLS05 (BU-GY) |
20 |
|
|
B12 |
CMP33 (BU) |
20 |
|
|
B13 |
DMP34 (BK) |
20 |
|
|
B14 |
VMP34 (GN-VT) |
20 |
|
|
B15 |
VMP35 (VT-BN) |
20 |
|
|
B16 |
SBP26 (YE-RD) |
16 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
A1 |
* |
* |
|
|
A2 |
CBB63 (BN-YE) |
22 |
|
|
A3 |
CPL31 (WH) |
26 |
|
|
A4 |
CPL11 (GY-BN) |
20 |
|
|
A5 |
CPM44 (GN-OG) |
22 |
|
|
A6 |
CPM43 (WH-VT) |
22 |
|
|
A7 |
CPL13 (BN-GN) |
18 |
|
|
A7 |
CPL13 (BN-GN) |
20 |
|
|
A8 |
VDB06 (GY-OG) |
22 |
|
|
A9 |
VDN13 (BN) |
22 |
|
|
A10 |
CBX07 (GN-RD) |
22 |
|
|
A11 |
RME10 (WH-OG) |
20 |
|
|
A11 |
RME10 (WH-OG) |
22 |
|
|
A12 |
* |
* |
|
|
A13 |
CLF75 (VT-BN) |
22 |
|
|
A14 |
* |
* |
|
|
A15 |
* |
* |
|
|
A16 |
VDB07 (VT-OG) |
22 |
|
|
A17 |
VR237 (BN-WH) |
22 |
|
|
A18 |
RR175 (YE-OG) |
22 |
|
|
A19 |
GD239 (BK-YE) |
22 |
|
|
A20 |
GD239 (BK-YE) |
22 |
|
|
A21 |
VME10 (WH-VT) |
20 |
|
|
A21 |
VME10 (WH-VT) |
22 |
|
|
B1 |
* |
* |
|
|
B2 |
* |
* |
|
|
B3 |
* |
* |
|
|
B4 |
VPK40 (WH) |
26 |
|
|
B5 |
VPK02 (VT) |
26 |
|
|
B6 |
RPK02 (GY) |
26 |
|
|
B7 |
RPK39 (VT-OG) |
22 |
|
|
B8 |
CLS05 (BU-GY) |
22 |
|
|
B9 |
* |
* |
|
|
B10 |
* |
* |
|
|
B11 |
* |
* |
|
|
B12 |
CMP33 (BU) |
26 |
|
|
B13 |
DMP34 (BK) |
20 |
|
|
B14 |
VMP34 (GN) |
26 |
|
|
B15 |
VMP35 (VT) |
26 |
|
|
B16 |
SBP26 (YE-RD) |
16 |
|
|
B17 |
* |
* |
|
|
B18 |
* |
* |
|
|
B19 |
* |
* |
|
|
B20 |
* |
* |
