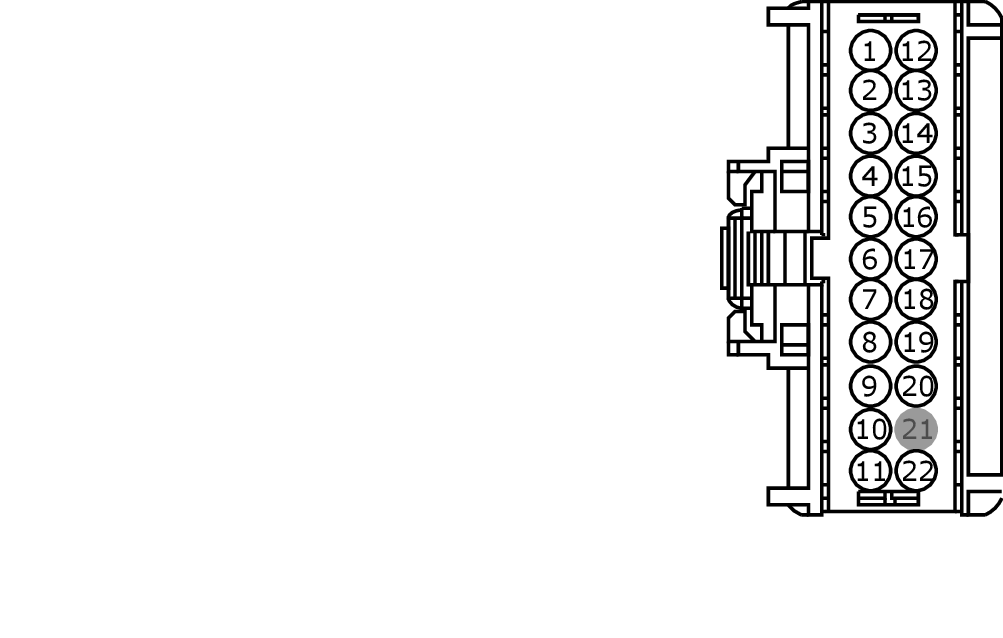

Connector End View (C521) - EXTERIOR MIRROR LH
Connector: C521
Description
EXTERIOR MIRROR LH
Color
Harness
14631
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBB63 (BN-YE) |
20 |
FUSE - 63 OR CIRCUIT BREAKER |
|
|
2 |
LRD12 (BU-GY) |
20 |
CTRL MOD. - ELECTROCHROMIC MIRROR + |
|
|
3 |
CPM29 (GN) |
22 |
CTRL MOD. - LEFT MIRROR UP |
|
|
4 |
RPM05 (VT-GN) |
22 |
CTRL MOD. - LEFT MIRROR RETURN |
|
|
5 |
CPM28 (BU-BN) |
22 |
CTRL MOD. - LEFT MIRROR RIGHT |
|
|
6 |
RRD12 (BN) |
20 |
CTRL MOD. - ELECTROCHROMIC MIRROR - |
|
|
7 |
CLS22 (GN-BN) |
22 |
CTRL MOD. - TURN LAMP LEFT MIRROR + |
|
|
8 |
GD233 (BK) |
22 |
GROUND - COWL SIDE/PILLAR A LEFT |
|
|
9 |
VPM36 (BN-YE) |
22 |
SENSOR - LEFT MIRROR POSITION # VERTICAL |
|
|
10 |
VPM35 (YE-BU) |
22 |
SENSOR - LEFT MIRROR POSITION # HORIZONTAL |
|
|
11 |
LPM30 (GY-VT) |
22 |
CTRL MOD. - SENSORS MIRROR POSITION (LEFT) + |
|
|
12 |
CLS05 (BU-GY) |
20 |
CTRL MOD. - PARK |
|
|
13 |
CRB06 (GN-WH) |
22 |
CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + |
|
|
14 |
CLN31 (VT-GN) |
22 |
CTRL MOD. - PUDDLE LAMP LEFT |
|
|
15 |
CLF72 (BN) |
20 |
CTRL MOD. - SPOTLIGHT # LAMP SPOTLIGHT LEFT |
|
|
16 |
CPM44 (GN-OG) |
20 |
SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE OUT (IF PLUS) |
|
|
17 |
CPM43 (WH-VT) |
20 |
SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE IN (IF PLUS) |
|
|
18 |
CPM04 (VT-BN) |
22 |
CTRL MOD. - LEFT MIRROR FOLD IN |
|
|
19 |
CPM39 (GN-VT) |
22 |
CTRL MOD. - LEFT MIRROR FOLD OUT (DRV) |
|
|
20 |
RRB06 (GY-VT) |
22 |
CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER - |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
GD233 (BK) |
22 |
GROUND - COWL SIDE/PILLAR A LEFT |
