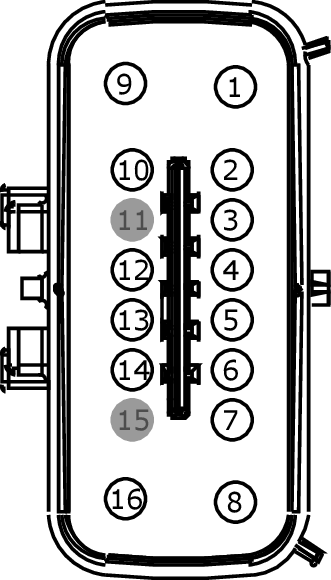

Connector End View (C405) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C405
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14405
FEMALE
Harness 13A409
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CPL11 (GY-BN) |
14 |
|
|
2 |
CLS10 (GN-BN) |
18 |
|
|
3 |
CLS05 (BU-GY) |
22 |
|
|
4 |
VDB06B (GY-OG) |
22 |
|
|
5 |
VDB06F (GY-OG) |
22 |
|
|
6 |
CLS19 (VT-OG) |
22 |
|
|
7 |
CLS18 (GY-BN) |
22 |
|
|
8 |
CLS23 (GY-OG) |
22 |
|
|
9 |
CPL13 (BN-GN) |
14 |
|
|
10 |
CLN13 (WH-BU) |
22 |
|
|
11 |
* |
* |
|
|
12 |
VDB07 (VT-OG) |
22 |
|
|
13 |
VDB07 (VT-OG) |
22 |
|
|
14 |
VLN74 (GN-BU) |
22 |
|
|
15 |
* |
* |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CPL11 (GY-BN) |
16 |
|
|
2 |
CLS10 (GN-BN) |
20 |
|
|
3 |
CLS05 (BU-GY) |
22 |
|
|
4 |
VDB06 (GY-OG) |
22 |
|
|
5 |
VDB06 (GY-OG) |
22 |
|
|
6 |
CLS19 (VT-OG) |
22 |
|
|
7 |
CLS18 (GY-BN) |
22 |
|
|
8 |
CLS23 (GY-OG) |
20 |
|
|
9 |
CPL13 (BN-GN) |
16 |
|
|
10 |
CLN13 (WH-BU) |
22 |
|
|
11 |
* |
* |
|
|
12 |
VDB07 (VT-OG) |
22 |
|
|
13 |
VDB07 (VT-OG) |
22 |
|
|
14 |
VLN74 (GN-BU) |
22 |
|
|
15 |
* |
* |
