Connector End View (C340) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C340
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

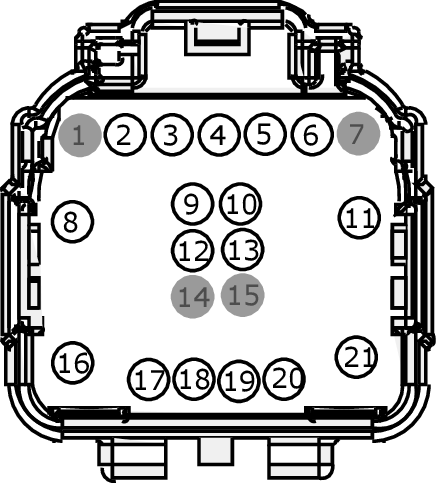

MALE
Harness 14A005

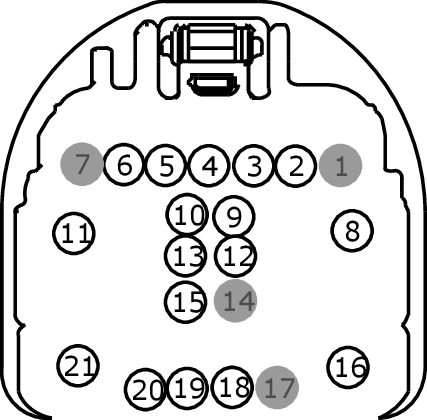

FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
* |
* |
|
|
2 |
CHS07 (GY-BU) |
20 |
|
|
3 |
RHS10 (BU-OG) |
20 |
|
|
4 |
RHS05 (YE-VT) |
20 |
|
|
5 |
SME56 (BN) |
26 |
|
|
6 |
CHS02 (YE-BU) |
20 |
|
|
7 |
* |
* |
|
|
8 |
VME12 (BN-WH) |
18 |
|
|
9 |
VDB29 (GN-BU) |
22 |
|
|
10 |
VDB30 (WH-GN) |
22 |
|
|
11 |
VME09 (WH-GN) |
18 |
|
|
12 |
VDB29 (GN-BU) |
22 |
|
|
13 |
VDB30 (WH-GN) |
22 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
RME12 (BN-BU) |
18 |
|
|
17 |
* |
* |
|
|
18 |
VME22 (VT) |
26 |
|
|
19 |
RME22 (GN) |
26 |
|
|
20 |
DME07 (BK) |
20 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
* |
* |
|
|
2 |
CHS07 (GY-BU) |
22 |
|
|
3 |
RHS10 (BU) |
26 |
|
|
4 |
RHS05 (YE) |
26 |
|
|
5 |
SME56 (BN) |
26 |
|
|
6 |
CHS02 (YE-BU) |
22 |
|
|
7 |
* |
* |
|
|
8 |
VME12 (BN-WH) |
18 |
|
|
9 |
VDB29 (GN-BU) |
22 |
|
|
10 |
VDB30 (WH-GN) |
22 |
|
|
11 |
VME09 (WH-GN) |
18 |
|
|
12 |
VDB29 (GN-BU) |
22 |
|
|
13 |
VDB30 (WH-GN) |
22 |
|
|
14 |
* |
* |
|
|
15 |
VLN04 (VT-GY) |
22 |
|
|
16 |
RME12 (BN-BU) |
18 |
|
|
17 |
* |
* |
|
|
18 |
VME22 (VT) |
26 |
|
|
19 |
RME22 (GN) |
26 |
|
|
20 |
DME07 (BK) |
20 |
