Connector End View (C339) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C339
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

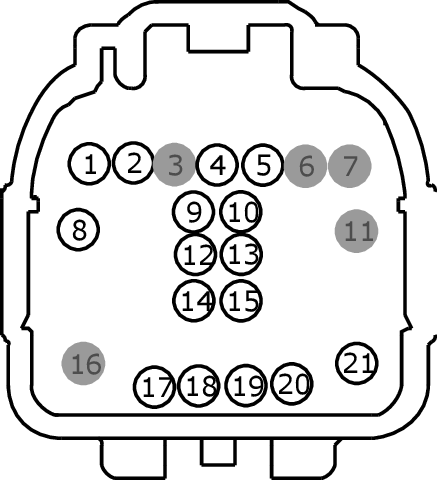

MALE
Harness 14A005

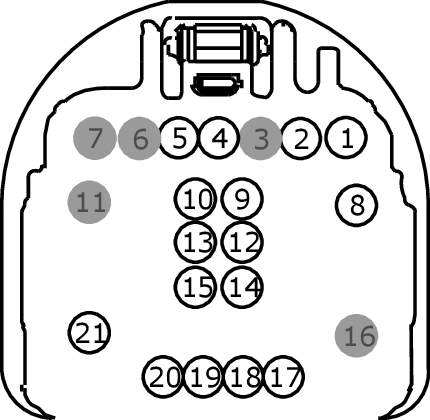

FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
VME80 (VT) |
26 |
|
|
2 |
RME80 (BU) |
26 |
|
|
3 |
* |
* |
|
|
4 |
VME06 (GN) |
22 |
|
|
5 |
RME06 (GY-YE) |
22 |
|
|
6 |
* |
* |
|
|
7 |
* |
* |
|
|
8 |
DME80 (BK) |
20 |
|
|
9 |
VME07 (WH) |
26 |
|
|
10 |
RME07 (BN) |
26 |
|
|
11 |
* |
* |
|
|
12 |
VME09 (GN) |
26 |
|
|
13 |
RME09 (BN) |
26 |
|
|
14 |
VME10 (VT) |
26 |
|
|
15 |
RME10 (OG) |
26 |
|
|
16 |
* |
* |
|
|
17 |
VME12 (WH) |
26 |
|
|
18 |
RME12 (BU) |
26 |
|
|
19 |
VME06 (GN) |
26 |
|
|
20 |
RME06 (GY) |
26 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
VME80 (VT) |
26 |
|
|
2 |
RME80 (BU) |
26 |
|
|
3 |
* |
* |
|
|
4 |
VME06 (GN) |
20 |
|
|
5 |
RME06 (GY-YE) |
20 |
|
|
6 |
* |
* |
|
|
7 |
* |
* |
|
|
8 |
DME80 (BK) |
20 |
|
|
9 |
VME07 (WH) |
26 |
|
|
10 |
RME07 (BN) |
26 |
|
|
11 |
* |
* |
|
|
12 |
VME09 (GN) |
26 |
|
|
13 |
RME09 (BN) |
26 |
|
|
14 |
VME10 (VT) |
26 |
|
|
15 |
RME10 (BN) |
26 |
|
|
15 |
RME10 (OG) |
26 |
|
|
16 |
* |
* |
|
|
17 |
VME12 (WH) |
26 |
|
|
18 |
RME12 (BU) |
26 |
|
|
19 |
VME06 (GN) |
26 |
|
|
20 |
RME06 (GY) |
26 |
