Connector End View (C316) - INLINE
Inline C316
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

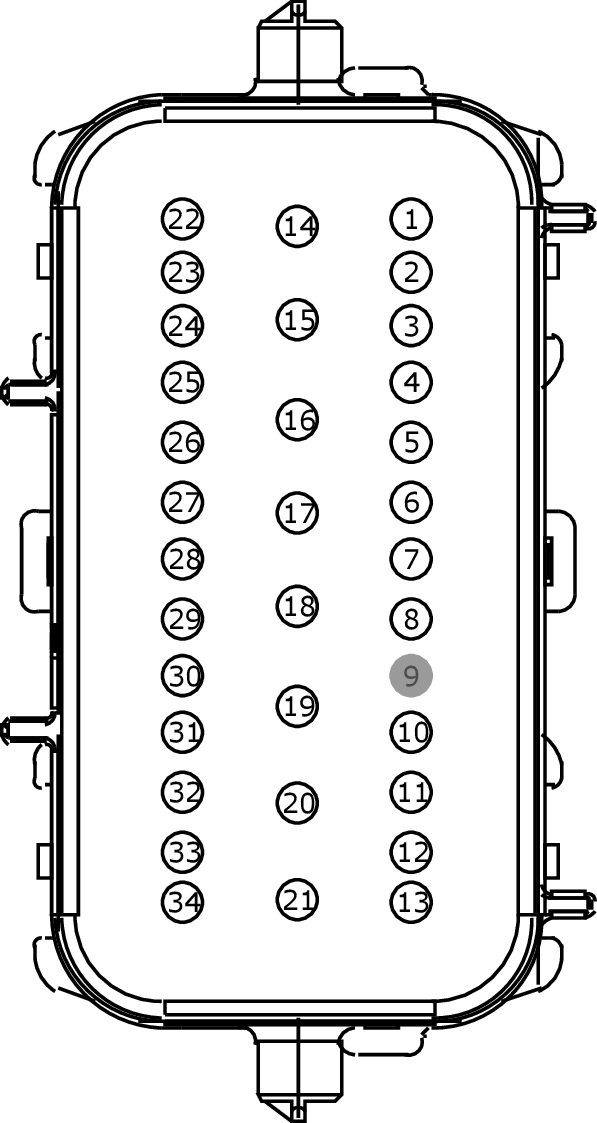

MALE
Harness 14A005

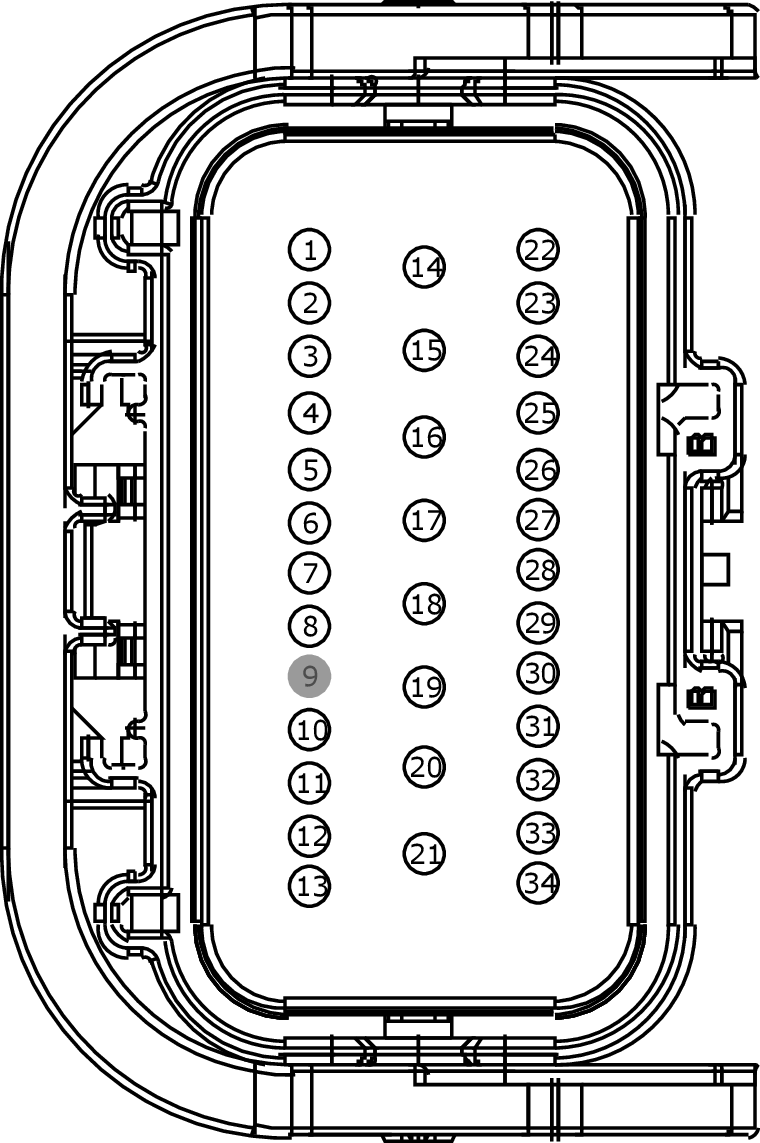

FEMALE
Harness 14405
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CPL13 (BN-GN) |
16 |
|
|
1 |
CPL13 (BN-GN) |
18 |
|
|
2 |
VMP15 (YE-GN) |
22 |
|
|
3 |
VMP14 (WH-OG) |
22 |
|
|
4 |
VMP16 (YE-GY) |
22 |
|
|
5 |
VMP17 (YE-OG) |
22 |
|
|
6 |
RMP07 (GN-WH) |
22 |
|
|
7 |
VMP24 (WH) |
22 |
|
|
8 |
LMP07 (BU-WH) |
22 |
|
|
9 |
* |
* |
|
|
10 |
CLN25 (VT) |
22 |
|
|
11 |
RMP19 (BN-VT) |
22 |
|
|
12 |
VMP19 (WH-GN) |
22 |
|
|
13 |
DMP19 (BK) |
20 |
|
|
14 |
CAT19 (BU) |
12 |
|
|
15 |
CAT09 (GN) |
16 |
|
|
16 |
CAT06 (YE) |
16 |
|
|
17 |
CCB18 (YE-GY) |
10 |
|
|
18 |
CCB19 (GN-BN) |
10 |
|
|
19 |
CCB16 (WH-VT) |
10 |
|
|
20 |
CCB17 (BU-GN) |
10 |
|
|
21 |
CAT14 (OG) |
16 |
|
|
22 |
CLS10 (GN-BN) |
18 |
|
|
23 |
VPK08 (WH-OG) |
22 |
|
|
24 |
RPK08 (BN-VT) |
22 |
|
|
25 |
CLS05 (BU-GY) |
22 |
|
|
26 |
CLS19 (VT-OG) |
22 |
|
|
27 |
CLS18 (GY-BN) |
22 |
|
|
28 |
RMC32 (GN-BU) |
22 |
|
|
29 |
VMC11 (YE-VT) |
22 |
|
|
30 |
VLN74 (GN-BU) |
22 |
|
|
31 |
CLN13 (WH-BU) |
22 |
|
|
32 |
CLS23 (GY-OG) |
22 |
|
|
33 |
CLS27 (GN-OG) |
22 |
|
|
34 |
CPL11 (GY-BN) |
16 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CPL13 (BN-GN) |
14 |
|
|
2 |
VMP15 (YE-GN) |
22 |
|
|
3 |
VMP14 (WH-OG) |
22 |
|
|
4 |
VMP16 (YE-GY) |
22 |
|
|
5 |
VMP17 (YE-OG) |
22 |
|
|
6 |
RMP07 (GN-WH) |
22 |
|
|
7 |
VMP24 (WH) |
22 |
|
|
8 |
LMP07 (BU-WH) |
22 |
|
|
9 |
* |
* |
|
|
10 |
CLN25 (VT) |
22 |
|
|
11 |
RMP19 (BN-VT) |
22 |
|
|
12 |
VMP19 (WH-GN) |
22 |
|
|
13 |
DMP19 (BK) |
20 |
|
|
14 |
CAT19 (BU) |
12 |
|
|
15 |
CAT09 (GN) |
16 |
|
|
16 |
CAT06 (YE) |
16 |
|
|
17 |
CCB18 (YE-GY) |
10 |
|
|
18 |
CCB19 (GN-BN) |
10 |
|
|
19 |
CCB16 (WH-VT) |
10 |
|
|
20 |
CCB17 (BU-GN) |
10 |
|
|
21 |
CAT14 (OG) |
16 |
|
|
22 |
CLS10 (GN-BN) |
18 |
|
|
23 |
VPK08 (WH-OG) |
22 |
|
|
24 |
RPK08 (BN-VT) |
22 |
|
|
25 |
CLS05 (BU-GY) |
22 |
|
|
26 |
CLS19 (VT-OG) |
22 |
|
|
27 |
CLS18 (GY-BN) |
22 |
|
|
28 |
RMC32 (GN-BU) |
18 |
|
|
29 |
VMC11 (YE-VT) |
18 |
|
|
30 |
VLN74 (GN-BU) |
22 |
|
|
31 |
CLN13 (WH-BU) |
22 |
|
|
32 |
CLS23 (GY-OG) |
22 |
|
|
33 |
CLS27 (GN-OG) |
22 |
