Connector End View (C315) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C315
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

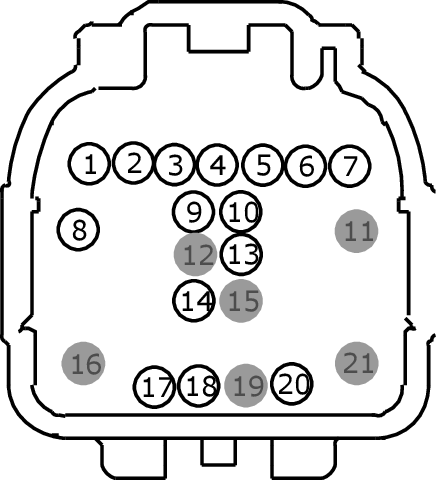

MALE
Harness 14A005

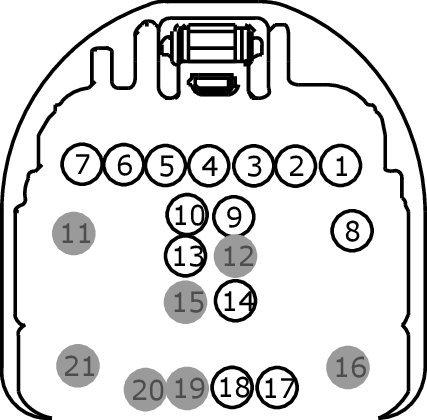

FEMALE
Harness 14334
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
SBP11 (BU-RD) |
22 |
|
|
2 |
CBP23 (BN-YE) |
22 |
|
|
3 |
CPR31 (VT) |
26 |
|
|
4 |
CPR38 (WH) |
26 |
|
|
5 |
CPR40 (YE) |
26 |
|
|
6 |
CPR86 (GY) |
26 |
|
|
7 |
CPR85 (GN) |
26 |
|
|
8 |
CBB23 (BN-YE) |
22 |
|
|
9 |
VDN03 (GY) |
26 |
|
|
10 |
VDN05 (YE-GY) |
22 |
|
|
11 |
* |
* |
|
|
12 |
* |
* |
|
|
13 |
GD301 (BK-BU) |
22 |
|
|
14 |
VLN04 (VT) |
26 |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
|
17 |
CPW58 (YE) |
26 |
|
|
18 |
CPW59 (VT) |
26 |
|
|
19 |
* |
* |
|
|
20 |
GD348 (BK-YE) |
20 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
SBP11 (BU-RD) |
22 |
|
|
2 |
CBP23 (BN-YE) |
22 |
|
|
3 |
CPR31 (VT-BN) |
22 |
|
|
4 |
CPR38 (WH-BU) |
22 |
|
|
5 |
CPR40 (YE-OG) |
22 |
|
|
6 |
CPR86 (GY-BN) |
22 |
|
|
7 |
CPR85 (GN-WH) |
22 |
|
|
8 |
CBB23 (BN-YE) |
22 |
|
|
9 |
VDN03 (GY) |
26 |
|
|
10 |
VDN05 (YE) |
26 |
|
|
11 |
* |
* |
|
|
12 |
* |
* |
|
|
13 |
GD301 (BK-BU) |
22 |
|
|
13 |
GD301 (BK-BU) |
22 |
|
|
14 |
VLN04 (VT-GY) |
22 |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
|
17 |
CPW58 (YE) |
26 |
|
|
18 |
CPW59 (VT) |
26 |
|
|
19 |
* |
* |
|
|
20 |
* |
* |
