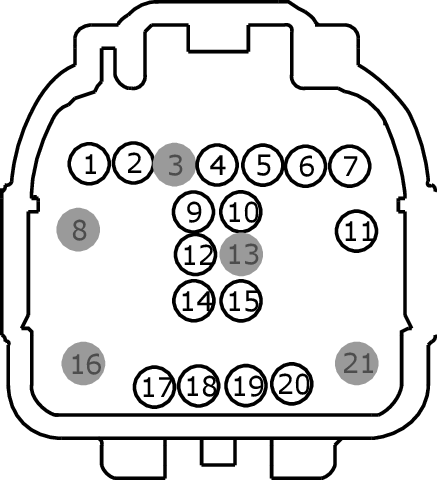

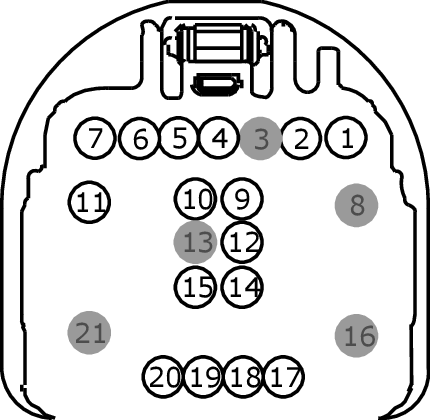

Connector End View (C314) - INLINE
Inline C314
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 14334
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CBP36 (BU-BN) |
18 |
|
|
2 |
VLN33 (GY-VT) |
22 |
|
|
3 |
* |
* |
|
|
4 |
CRB05 (GN) |
26 |
|
|
5 |
GD348 (BK-YE) |
20 |
|
|
6 |
VMM23 (BN) |
26 |
|
|
7 |
RMM23 (WH) |
26 |
|
|
8 |
* |
* |
|
|
9 |
VLN04 (VT) |
26 |
|
|
10 |
CLS10 (GN-BN) |
22 |
|
|
11 |
DMM23 (BK) |
20 |
|
|
12 |
LRD12 (BU) |
26 |
|
|
13 |
* |
* |
|
|
14 |
RRD12 (BN) |
26 |
|
|
15 |
CLN09 (YE-GN) |
22 |
|
|
16 |
* |
* |
|
|
17 |
VDB25 (GN) |
26 |
|
|
18 |
VDB26 (GY) |
26 |
|
|
19 |
VDB25 (GN-OG) |
22 |
|
|
20 |
VDB26 (GY-BU) |
22 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CBP36 (BU-BN) |
18 |
|
|
1 |
CBP36 (BU-BN) |
22 |
|
|
2 |
VLN33 (GY-VT) |
22 |
|
|
2 |
VLN33 (GY-VT) |
22 |
|
|
3 |
* |
* |
|
|
4 |
CRB05 (GN) |
26 |
|
|
5 |
GD348 (BK-YE) |
20 |
|
|
5 |
GD348 (BK-YE) |
22 |
|
|
6 |
VMM23 (BN-VT) |
20 |
|
|
6 |
VMM23 (BN-VT) |
20 |
|
|
7 |
RMM23 (WH-GN) |
20 |
|
|
7 |
RMM23 (WH-GN) |
20 |
|
|
8 |
* |
* |
|
|
9 |
VLN04 (VT) |
26 |
|
|
9 |
VLN04 (VT-GY) |
22 |
|
|
10 |
CLS10 (GN-BN) |
22 |
|
|
11 |
DMM23 (BK) |
20 |
|
|
12 |
LRD12 (BU) |
26 |
|
|
12 |
LRD12 (BU) |
26 |
|
|
13 |
* |
* |
|
|
14 |
RRD12 (BN) |
26 |
|
|
14 |
RRD12 (BN) |
26 |
|
|
15 |
CLN09 (YE-GN) |
22 |
|
|
15 |
CLN09 (YE-GN) |
22 |
|
|
16 |
* |
* |
|
|
17 |
VDB25 (GN) |
26 |
standard mirror |
|
17 |
VDB25 (GN-OG) |
22 |
auto-dimming mirror |
|
18 |
VDB26 (GY) |
26 |
standard mirror |
|
18 |
VDB26 (GY-BU) |
22 |
auto-dimming mirror |
|
19 |
VDB25 (GN) |
26 |
standard mirror |
|
19 |
VDB25 (GN-OG) |
22 |
auto-dimming mirror |
|
20 |
VDB26 (GY) |
26 |
standard mirror |
|
20 |
VDB26 (GY-BU) |
22 |
auto-dimming mirror |
