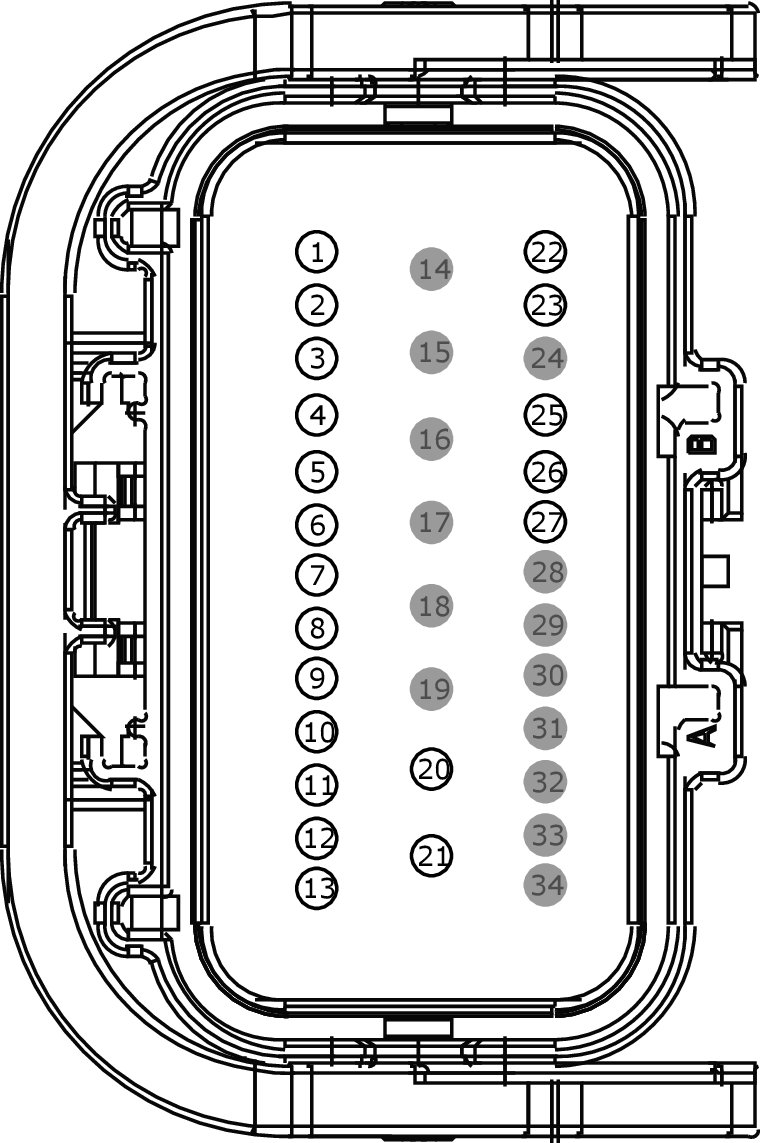

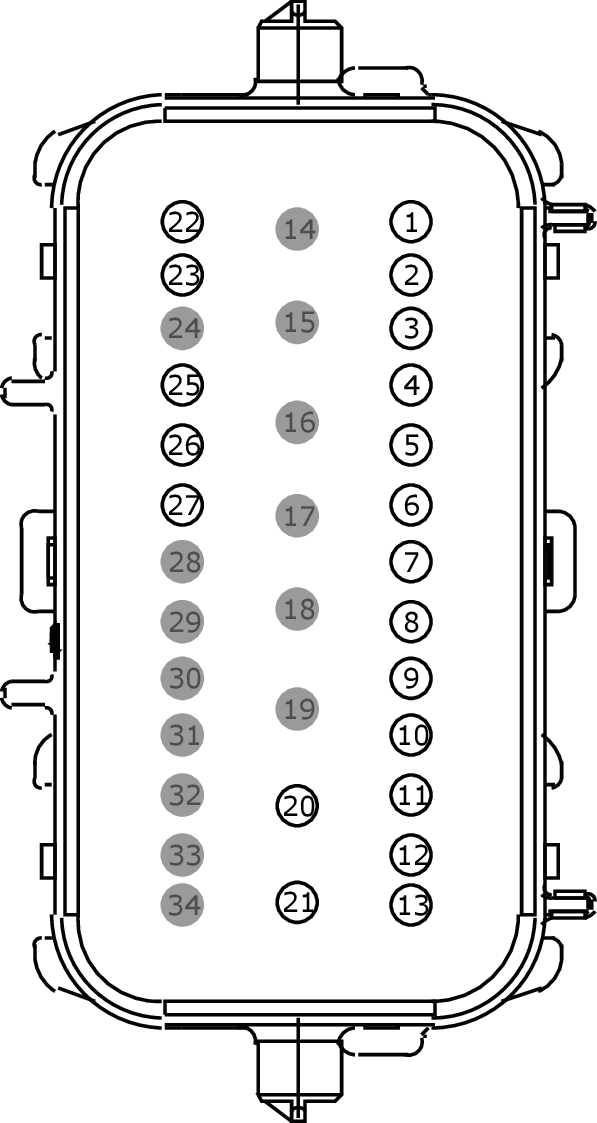

Connector End View (C268) - INLINE
Inline C268
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 12A581
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
LE137 (BU-GY) |
22 |
|
|
2 |
RE137 (YE-GN) |
22 |
|
|
3 |
VE702 (BU-WH) |
22 |
|
|
4 |
RE136 (VT-GN) |
22 |
|
|
5 |
LE136 (GN-OG) |
22 |
|
|
6 |
VE701 (YE-OG) |
22 |
|
|
7 |
VDN05 (YE-GY) |
22 |
|
|
8 |
CRW15 (BN-WH) |
22 |
|
|
9 |
VMP24 (WH) |
22 |
|
|
10 |
VDB25 (GN-OG) |
22 |
|
|
11 |
VDB26 (GY-BU) |
22 |
|
|
12 |
CPM43 (WH-VT) |
22 |
|
|
13 |
CPM44 (GN-OG) |
22 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
|
17 |
* |
* |
|
|
18 |
* |
* |
|
|
19 |
* |
* |
|
|
20 |
SBB57 (RD) |
14 |
|
|
21 |
SBB58 (BN-RD) |
14 |
|
|
22 |
CPM42 (YE-OG) |
22 |
|
|
23 |
CPM41 (VT) |
22 |
|
|
24 |
* |
* |
|
|
25 |
CAT11 (BN) |
20 |
|
|
26 |
CAT06 (YE) |
16 |
|
|
27 |
CAT09 (GN) |
16 |
|
|
28 |
* |
* |
|
|
29 |
* |
* |
|
|
30 |
* |
* |
|
|
31 |
* |
* |
|
|
32 |
* |
* |
|
|
33 |
* |
* |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
LE137 (BU-GY) |
22 |
|
|
2 |
RE137 (YE-GN) |
22 |
|
|
3 |
VE702 (BU-WH) |
22 |
|
|
4 |
RE136 (VT-GN) |
22 |
|
|
5 |
LE136 (GN-OG) |
22 |
|
|
6 |
VE701 (YE-OG) |
22 |
|
|
7 |
VDN05 (YE-GY) |
22 |
|
|
8 |
CRW15 (BN-WH) |
22 |
|
|
9 |
VMP24 (WH) |
22 |
|
|
10 |
VDB25 (GN-OG) |
22 |
|
|
11 |
VDB26 (GY-BU) |
22 |
|
|
12 |
CPM43 (WH-VT) |
22 |
|
|
13 |
CPM44 (GN-OG) |
22 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
|
17 |
* |
* |
|
|
18 |
* |
* |
|
|
19 |
* |
* |
|
|
20 |
SBB57 (RD) |
12 |
|
|
21 |
SBB58 (YE-RD) |
12 |
|
|
22 |
CPM42 (YE-OG) |
22 |
|
|
23 |
CPM41 (VT) |
22 |
|
|
24 |
* |
* |
|
|
25 |
CAT11 (BN) |
20 |
|
|
26 |
CAT06 (YE) |
16 |
|
|
27 |
CAT09 (GN) |
16 |
|
|
28 |
* |
* |
|
|
29 |
* |
* |
|
|
30 |
* |
* |
|
|
31 |
* |
* |
|
|
32 |
* |
* |
|
|
33 |
* |
* |
