Connector End View (C263) - INLINE
Inline C263
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

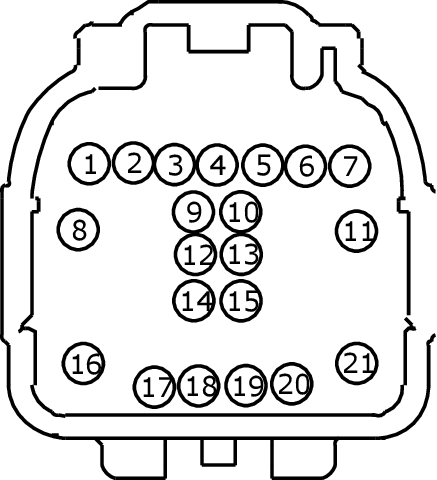

MALE
Harness 14A005

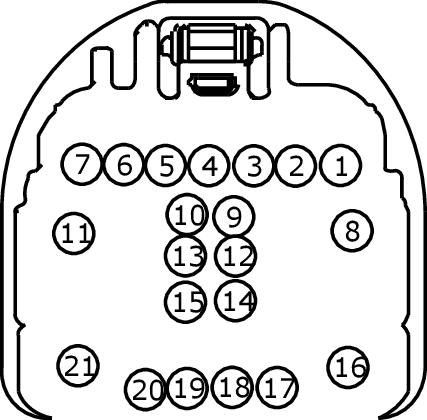

FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CPP23 (VT-GY) |
20 |
|
|
2 |
VPP08 (WH) |
20 |
|
|
3 |
CRW15 (BN-WH) |
22 |
|
|
4 |
CPP04 (GY) |
20 |
|
|
5 |
CPP03 (GN-VT) |
20 |
|
|
6 |
VDB25 (GN-OG) |
22 |
|
|
7 |
VDB26 (GY-BU) |
22 |
|
|
8 |
CPP05 (WH-VT) |
20 |
|
|
8 |
CPP05 (WH-VT) |
22 |
|
|
9 |
CCB20 (BU-WH) |
22 |
|
|
10 |
CCB23 (VT-GN) |
22 |
|
|
11 |
VMP24 (WH) |
22 |
|
|
12 |
CCB21 (GN-VT) |
22 |
|
|
13 |
CCB24 (WH-OG) |
22 |
|
|
14 |
CCB22 (WH-BN) |
22 |
|
|
15 |
CCB25 (BN) |
22 |
|
|
16 |
CLN13 (WH-BU) |
22 |
|
|
17 |
VLN74 (GN-BU) |
22 |
|
|
18 |
VME07 (WH) |
22 |
|
|
19 |
RME07 (WH-BN) |
22 |
|
|
20 |
VPP17 (VT-BN) |
20 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CPP23 (VT-GY) |
22 |
|
|
2 |
VPP08 (WH) |
22 |
|
|
3 |
CRW15 (BN-WH) |
22 |
|
|
4 |
CPP04 (GY) |
22 |
|
|
5 |
CPP03 (GN-VT) |
22 |
|
|
6 |
VDB25 (GN-OG) |
22 |
|
|
7 |
VDB26 (GY-BU) |
22 |
|
|
8 |
CPP05 (WH-VT) |
22 |
|
|
9 |
CCB20 (BU) |
26 |
|
|
10 |
CCB23 (VT) |
26 |
|
|
11 |
VMP24 (WH) |
22 |
|
|
12 |
CCB21 (GN) |
26 |
|
|
13 |
CCB24 (OG) |
26 |
|
|
14 |
CCB22 (WH) |
26 |
|
|
15 |
CCB25 (BN) |
26 |
|
|
16 |
CLN13 (WH-BU) |
22 |
|
|
17 |
VLN74 (GN-BU) |
22 |
|
|
18 |
VME07 (WH) |
20 |
|
|
19 |
RME07 (WH-BN) |
20 |
|
|
20 |
VPP17 (VT-BN) |
22 |
