Connector End View (C256) - PASSENGER AIRBAG
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C256
Description
PASSENGER AIRBAG
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CR103 (GY-BU) |
22 |
CTRL MOD. - AIR BAG FRONT PASSENGER 1 + |
|
|
2 |
RR103 (VT-GN) |
22 |
CTRL MOD. - AIR BAG FRONT PASSENGER 1 - |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
CR104 (YE-GY) |
22 |
CTRL MOD. - AIR BAG FRONT PASSENGER 2 + |
|
|
5 |
RR104 (WH-BU) |
22 |
CTRL MOD. - AIR BAG FRONT PASSENGER 2 - |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
CR144 (GY-OG) |
22 |
CTRL MOD. - AIR BAG FRONT PASSENGER ADAPTIVE VENTING + |
|
|
8 |
RR144 (VT-GN) |
22 |
CTRL MOD. - AIR BAG FRONT PASSENGER ADAPTIVE VENTING - |
|

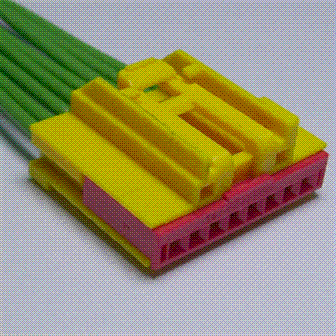

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1397 |
Service Part Number: DU2Z-14S411-DB Gauge: 20 Pin material: Silver Cavities: 8 Vehicle Uses Clockspring Module - Power Steering |
