Connector End View (C238) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C238
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

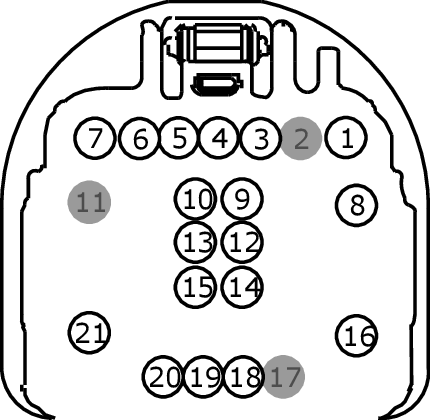

MALE
Harness 14A005

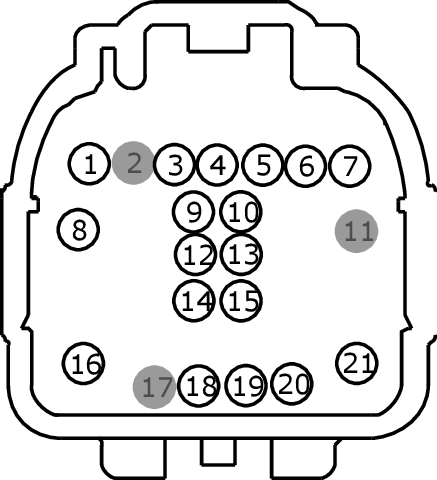

FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CPP22 (GY-BN) |
20 |
|
|
2 |
* |
* |
|
|
3 |
CCB08 (VT-WH) |
22 |
|
|
4 |
VDB06 (GY-OG) |
22 |
|
|
5 |
VDB07 (VT-OG) |
22 |
|
|
6 |
VMC11 (YE-VT) |
22 |
|
|
7 |
RMC32 (GN-BU) |
22 |
|
|
8 |
DMP19 (BK) |
20 |
|
|
9 |
RMP19 (BN-VT) |
22 |
|
|
10 |
VMP19 (WH-GN) |
22 |
|
|
11 |
* |
* |
|
|
12 |
VMP36 (GY) |
26 |
|
|
13 |
VMP37 (BN) |
26 |
|
|
14 |
DMP36 (BK) |
20 |
|
|
15 |
CMP33 (BU) |
26 |
|
|
16 |
VDN05 (YE-GY) |
22 |
|
|
17 |
* |
* |
|
|
18 |
CPP10 (BN-BU) |
20 |
|
|
19 |
CPP09 (VT-OG) |
20 |
|
|
20 |
CLF72 (BN) |
22 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CPP22 (GY-BN) |
22 |
|
|
2 |
* |
* |
|
|
3 |
CCB08 (VT-WH) |
22 |
|
|
4 |
VDB06 (GY-OG) |
22 |
|
|
5 |
VDB07 (VT-OG) |
22 |
|
|
6 |
VMC11 (YE) |
26 |
|
|
7 |
RMC32 (GN) |
26 |
|
|
8 |
DMP19 (BK) |
20 |
|
|
9 |
RMP19 (BN) |
26 |
|
|
10 |
VMP19 (WH) |
26 |
|
|
11 |
* |
* |
|
|
12 |
VMP36 (GY) |
26 |
|
|
13 |
VMP37 (BN) |
26 |
|
|
14 |
DMP36 (BK) |
20 |
|
|
15 |
CMP33 (BU) |
22 |
|
|
16 |
VDN05 (YE-GY) |
22 |
|
|
17 |
* |
* |
|
|
18 |
CPP10 (BN-BU) |
22 |
|
|
19 |
CPP09 (VT-OG) |
22 |
|
|
20 |
CLF72 (BN) |
22 |
