Connector End View (C219) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C219
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

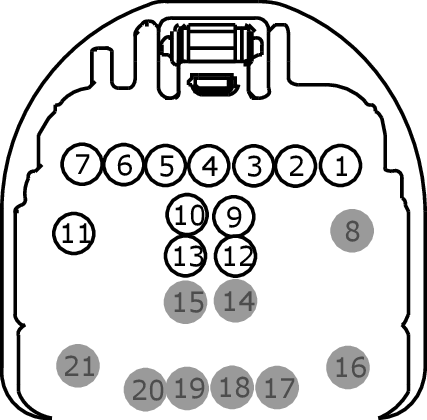

MALE
Harness 14401

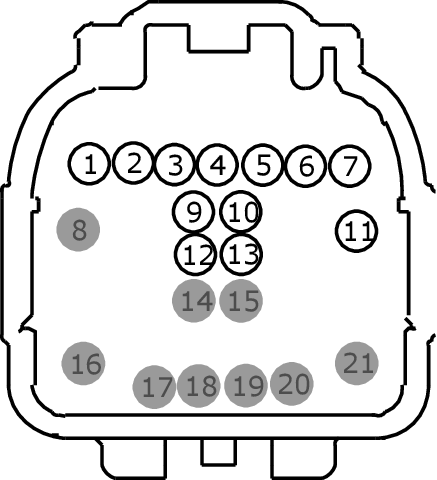

FEMALE
Harness 14C210
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CBP19 (BN-WH) |
22 |
|
|
2 |
CET34 (BN-GN) |
22 |
|
|
3 |
CET43 (GY) |
22 |
|
|
4 |
CET42 (GN-VT) |
22 |
|
|
5 |
RE407 (YE-VT) |
22 |
|
|
6 |
SBP13 (GY-RD) |
22 |
|
|
7 |
GD215 (BK-GY) |
22 |
|
|
8 |
* |
* |
|
|
9 |
RRH02 (GN-WH) |
22 |
|
|
10 |
VDN05 (YE-GY) |
22 |
|
|
11 |
CRW15 (BN-WH) |
22 |
|
|
12 |
VDB25 (GN-OG) |
22 |
|
|
13 |
VDB26 (GY-BU) |
22 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
|
17 |
* |
* |
|
|
18 |
* |
* |
|
|
19 |
* |
* |
|
|
20 |
* |
* |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CBP19 (BN-WH) |
22 |
|
|
2 |
CET34 (BN-GN) |
22 |
|
|
3 |
CET43 (GY) |
22 |
|
|
4 |
CET42 (GN-VT) |
22 |
|
|
5 |
RE407 (YE-VT) |
22 |
|
|
6 |
SBP13 (GY-RD) |
22 |
|
|
7 |
GD215 (BK-GY) |
22 |
|
|
8 |
* |
* |
|
|
9 |
RRH02 (GN-WH) |
22 |
|
|
10 |
VDN05 (YE-GY) |
22 |
|
|
11 |
CRW15 (BN-WH) |
22 |
|
|
12 |
VDB25 (GN-OG) |
22 |
|
|
13 |
VDB26 (GY-BU) |
22 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
|
17 |
* |
* |
|
|
18 |
* |
* |
|
|
19 |
* |
* |
|
|
20 |
* |
* |
