Connector End View (C214) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C214
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

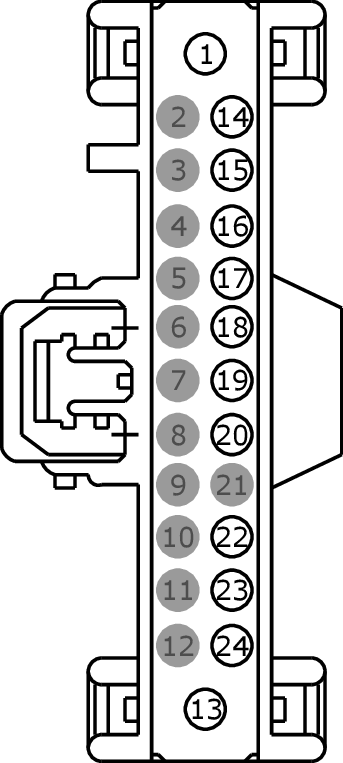

MALE
Harness PIA

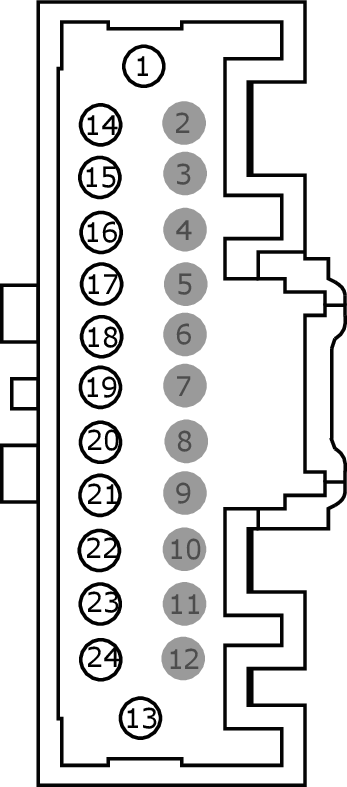

FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
GND (BK-GY) |
22 |
|
|
2 |
* |
* |
|
|
3 |
* |
* |
|
|
4 |
* |
* |
|
|
5 |
* |
* |
|
|
6 |
* |
* |
|
|
7 |
* |
* |
|
|
8 |
* |
* |
|
|
9 |
* |
* |
|
|
10 |
* |
* |
|
|
11 |
* |
* |
|
|
12 |
* |
* |
|
|
13 |
VB1 (WH-RD) |
22 |
|
|
14 |
SIGGND (BK-VT) |
22 |
|
|
15 |
HS3CANM (WH-GN) |
22 |
|
|
16 |
HS3CANP (GN-BU) |
22 |
|
|
17 |
HS2CANM (GY-BU) |
22 |
|
|
18 |
HS2CANP (GN-OG) |
22 |
|
|
19 |
HS1CANM (WH-BU) |
22 |
|
|
20 |
HS1CANP (WH) |
22 |
|
|
21 |
* |
* |
|
|
22 |
MS1CANM (VT-OG) |
22 |
|
|
23 |
MS1CANP (GY-OG) |
22 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
GD215 (BK-GY) |
22 |
|
|
2 |
* |
* |
|
|
3 |
* |
* |
|
|
4 |
* |
* |
|
|
5 |
* |
* |
|
|
6 |
* |
* |
|
|
7 |
* |
* |
|
|
8 |
* |
* |
|
|
9 |
* |
* |
|
|
10 |
* |
* |
|
|
11 |
* |
* |
|
|
12 |
* |
* |
|
|
13 |
SBP15 (WH-RD) |
22 |
|
|
14 |
GD216 (BK-VT) |
22 |
|
|
15 |
VDB30 (WH-GN) |
22 |
|
|
16 |
VDB29 (GN-BU) |
22 |
|
|
17 |
VDB26 (GY-BU) |
22 |
|
|
18 |
VDB25 (GN-OG) |
22 |
|
|
19 |
VDB05 (WH) |
22 |
|
|
20 |
VDB04 (WH-BU) |
22 |
|
|
21 |
* |
* |
|
|
22 |
VDB07 (VT-OG) |
22 |
|
|
23 |
VDB06 (GY-OG) |
22 |
