Connector End View (C211) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C211
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

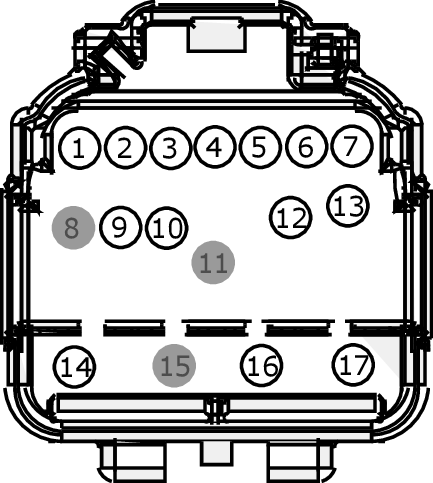

MALE
Harness 12A581

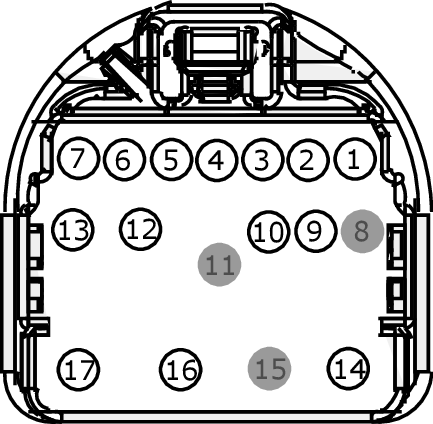

FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
SBB16 (VT-RD) |
22 |
|
|
2 |
CH123 (VT-GN) |
22 |
|
|
3 |
CCB08 (VT-WH) |
22 |
|
|
4 |
CDC54 (WH-GN) |
22 |
|
|
5 |
VMP41 (YE) |
22 |
|
|
6 |
VMP42 (BN-GN) |
22 |
|
|
7 |
DMP41 (BK) |
20 |
|
|
8 |
* |
* |
|
|
9 |
CRD02 (BN-BU) |
22 |
|
|
10 |
VH101 (WH-VT) |
20 |
|
|
11 |
* |
* |
|
|
12 |
CBB89 (VT-GY) |
16 |
|
|
13 |
CBP37 (WH) |
20 |
|
|
14 |
SBB17 (RD) |
20 |
|
|
15 |
* |
* |
|
|
16 |
CBB90 (YE-OG) |
16 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
SBB16 (VT-RD) |
22 |
|
|
2 |
CH123 (VT) |
26 |
|
|
3 |
CCB08 (VT-WH) |
22 |
|
|
4 |
CDC54 (WH) |
26 |
|
|
5 |
VMP41 (YE) |
26 |
|
|
6 |
VMP42 (OG) |
26 |
|
|
7 |
DMP41 (BK) |
20 |
|
|
8 |
* |
* |
|
|
9 |
CRD02 (BN) |
26 |
|
|
10 |
VH101 (WH) |
26 |
|
|
11 |
* |
* |
|
|
12 |
CBB89 (VT-GY) |
16 |
|
|
13 |
CBP37 (WH) |
22 |
|
|
14 |
SBB17 (RD) |
22 |
|
|
15 |
* |
* |
|
|
16 |
CBB90 (YE-OG) |
16 |
