Connector End View (C210) - INLINE
Inline C210
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

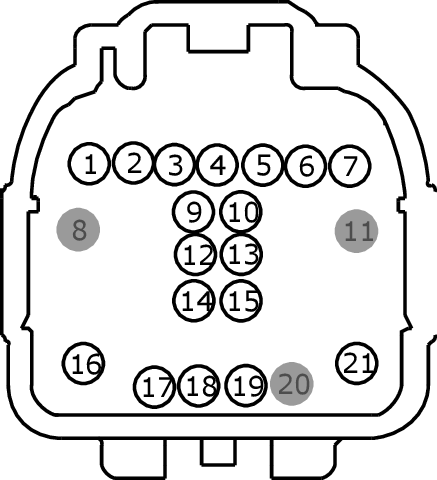

MALE
Harness 12A581

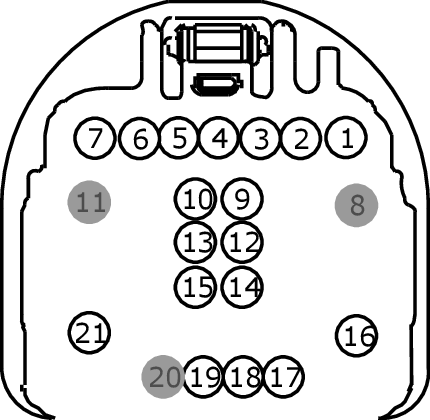

FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
RCF13 (WH-BN) |
22 |
|
|
2 |
CBB18 (GY-OG) |
22 |
|
|
3 |
CAC14 (YE-OG) |
18 |
|
|
4 |
CET34 (BN-GN) |
22 |
|
|
5 |
CET43 (GY) |
22 |
|
|
6 |
CET42 (GN-VT) |
22 |
|
|
7 |
RE407 (YE-VT) |
22 |
|
|
8 |
* |
* |
|
|
9 |
VDB26 (GY-BU) |
22 |
|
|
10 |
VDB25 (GN-OG) |
22 |
|
|
11 |
* |
* |
|
|
12 |
VDB04 (WH-BU) |
22 |
|
|
13 |
VDB05 (WH) |
22 |
|
|
14 |
CCF13 (WH-BU) |
22 |
|
|
15 |
VR213 (VT-GN) |
20 |
|
|
16 |
RR129 (YE-GY) |
20 |
|
|
17 |
CCF32 (WH-GN) |
22 |
|
|
18 |
VR214 (WH-BU) |
20 |
|
|
19 |
RR130 (GN-BU) |
20 |
|
|
20 |
* |
* |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
RCF13 (BN) |
26 |
|
|
2 |
CBB18 (GY-OG) |
22 |
|
|
3 |
CAC14 (YE-OG) |
18 |
|
|
4 |
CET34 (BN-GN) |
22 |
|
|
5 |
CET43 (GY) |
22 |
|
|
5 |
CET43 (GY) |
26 |
|
|
6 |
CET42 (GN-VT) |
22 |
column shifter |
|
6 |
CET42 (VT) |
26 |
floor shifter |
|
7 |
RE407 (YE) |
26 |
|
|
7 |
RE407 (YE-VT) |
22 |
|
|
8 |
* |
* |
|
|
9 |
VDB26 (GY-BU) |
22 |
|
|
10 |
VDB25 (GN-OG) |
22 |
|
|
11 |
* |
* |
|
|
12 |
VDB04 (WH-BU) |
22 |
|
|
13 |
VDB05 (WH) |
22 |
|
|
14 |
CCF13 (WH) |
26 |
|
|
15 |
VR213 (VT-GN) |
22 |
|
|
16 |
RR129 (YE-GY) |
22 |
|
|
17 |
CCF32 (GN) |
26 |
|
|
18 |
VR214 (WH-BU) |
22 |
|
|
19 |
RR130 (GN-BU) |
22 |
|
|
20 |
* |
* |
|
|
21 |
CDC35 (BU-WH) |
20 |
