Connector End View (C162) - FOG LAMP, RIGHT
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C162
Description
FOG LAMP, RIGHT
Color
BK
Harness
15K867
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
GD131 (BK-GY) |
20 |
GROUND - HEADLAMP PANEL/GOR RIGHT |
|
|
2 |
CLF34 (YE-OG) |
20 |
CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON |
|

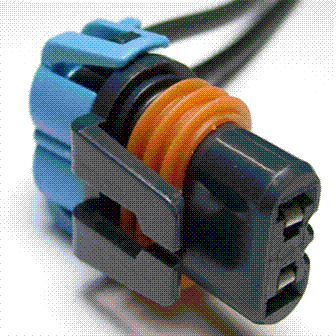

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1080 |
Service Part Number: 1U2Z-14S411-FC Gauge: 12 Pin material: Tin Cavities: 2 Vehicle Uses Lamp - Fog/Driving Lamp - Headlamp - High Beam |
