Connector End View (C141) - HEATED OXYGEN SENSOR (HO2S) #22
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C141
Description
HEATED OXYGEN SENSOR (HO2S) #22
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBK02 (GN) |
18 |
FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) |
|
|
2 |
CE234 (BU-WH) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 2ND (HTR22) |
|
|
3 |
RE407 (YE-VT) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) |
|
|
4 |
VE733 (WH) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) |
|

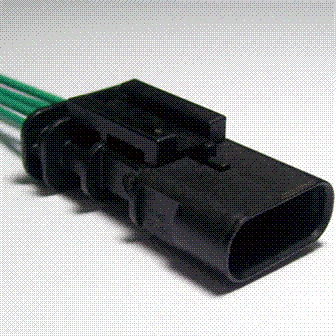

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1381 |
Service Part Number: EU2Z-14S411-EA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Sensor - Catalyst Monitor |
