Connector End View (C127) - ANTI-THEFT HOOD SWITCH
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C127
Description
ANTI-THEFT HOOD SWITCH
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
GD131 (BK-GY) |
20 |
GROUND - HEADLAMP PANEL/GOR RIGHT |
|
|
2 |
CPL25 (BU-OG) |
20 |
SWITCH - HOOD # AJAR |
|

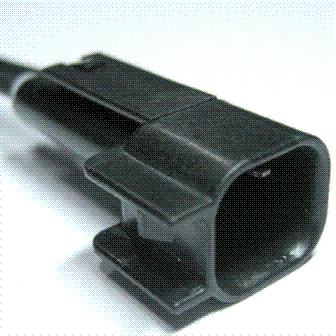

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1193 |
Service Part Number: 3U2Z-14S411-DCAB Gauge: 16 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Element - Heated Seat Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Fog/Driving Lamp - Side Marker (Rear Fender) Mirror - Sideview Sensor - Crash (Engine Compartment) Speaker - Tweeter - LH - Front Speaker - Tweeter - RH - Front |
