PINPOINT TEST DV: Throttle Body Assembly Electronic Throttle Control (ETC): Introduction: Notes
WARNING: This page does not describe the selected car, but rather 28 other vehicles, including the 2014 Lincoln Navigator, 2014 Lincoln MKZ, 2014 Lincoln MKX, 2014 Lincoln MKT, and 2014 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
WARNING:
SUBSTANTIAL OPENING AND CLOSING TORQUE IS APPLIED BY THIS SYSTEM. TO PREVENT INJURY, BE CAREFUL TO KEEP FINGERS AWAY FROM THROTTLE MECHANISM WHEN ACTUATED. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
This pinpoint test is intended to diagnose the following:
- electronic throttle body (ETB) (9F991)
- electronic throttle body throttle position sensor (ETBTPS) (9E928)
- harness circuits: ETCRTN, ETCREF, TP1, TP2, TACM+, and TACM-
- PCM (12A650)

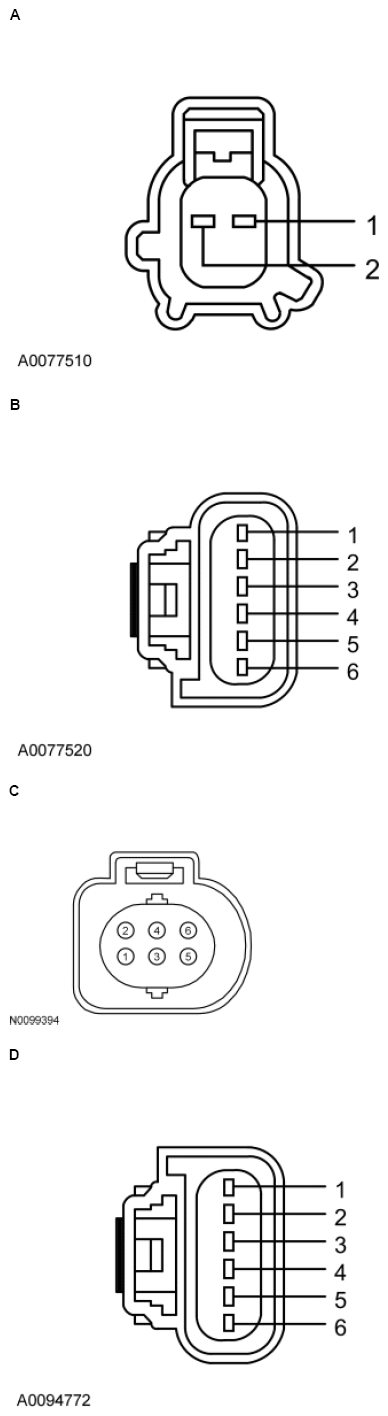

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 6.8L, E-Series 5.4L, Expedition, Explorer GTDI 3.5L, F-Series Super Duty 6.8L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Motorhome/Stripped Chassis/Step Van, Mustang 5.8L, Navigator, Taurus GTDI 3.5L |
A | 1 4 3 2 |
TP2 TP1 ETCRTN ETCREF |
| E-Series 4.6L | B | 4 1 2 3 |
TP2 TP1 ETCRTN ETCREF |
| Escape 1.6L, Fiesta 1.6L, Transit Connect 1.6L |
C | 4 1 2 6 |
TP2 TP1 ETCRTN ETCREF |
| Fiesta 1.0L | C | 2 5 3 1 |
TP2 TP1 ETCRTN ETCREF |
| Fusion 1.5L, Fusion 1.6L |
C | 1 4 2 6 |
TP2 TP1 ETCRTN ETCREF |
| All other vehicles | D | 6 3 4 5 |
TP2 TP1 ETCRTN ETCREF |
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 5.4L, E-Series 6.8L, Expedition, Explorer GTDI 3.5L, F-Series Super Duty 6.8L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Motorhome/Stripped Chassis/Step Van, Mustang 5.8L, Navigator, Taurus GTDI 3.5L |
A | 2 1 |
TACM- TACM+ |
| E-Series 4.6L | B | 6 5 |
TACM- TACM+ |
| Escape 1.6L, Fiesta TiVCT 1.6L, Fiesta 1.0L, Fusion 1.5L, Fusion 1.6L, Transit Connect 1.6L |
C | 3 5 |
TACM- TACM+ |
| Fiesta GTDI 1.6L | C | 4 6 |
TACM- TACM+ |
| All other vehicles | D | 2 1 |
TACM- TACM+ |
