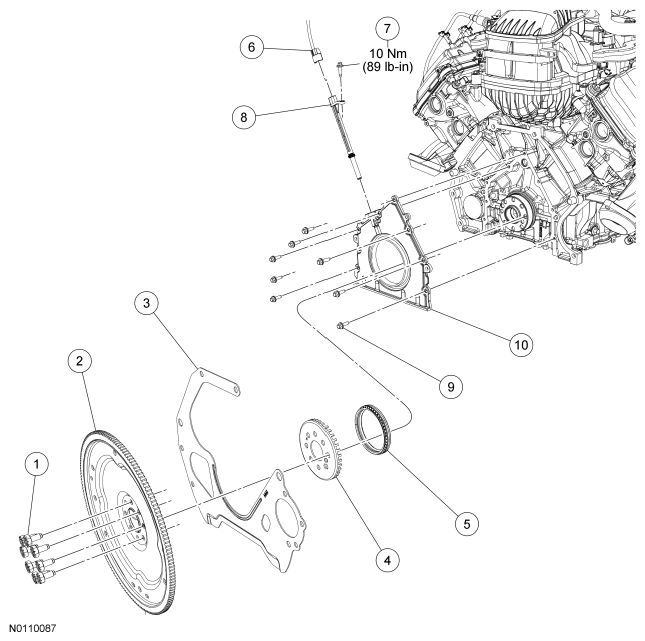

Flexplate or Flywheel and Crankshaft Rear Seal - Exploded View
WARNING: This page is about a different car, the 2012 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 6379 | Flexplate bolt (8 required) |
| 2 | 6375 | Flexplate |
| 3 | 6A373 | Rear cover plate |
| 4 | 12A227 | Ignition pulse ring |
| 5 | 6701 | Crankshaft rear seal |
| 6 | - | Crankshaft Position (CKP) sensor electrical connector (part of 12C508) |
| 7 | W503276 | CKP sensor bolt |
| 8 | 6C315 | CKP sensor |
| 9 | W503276 | Crankshaft rear seal retainer plate bolt (6 required) |
| 10 | 6K318 | Crankshaft rear seal retainer plate |
- For additional information, refer to the procedures in this information.
