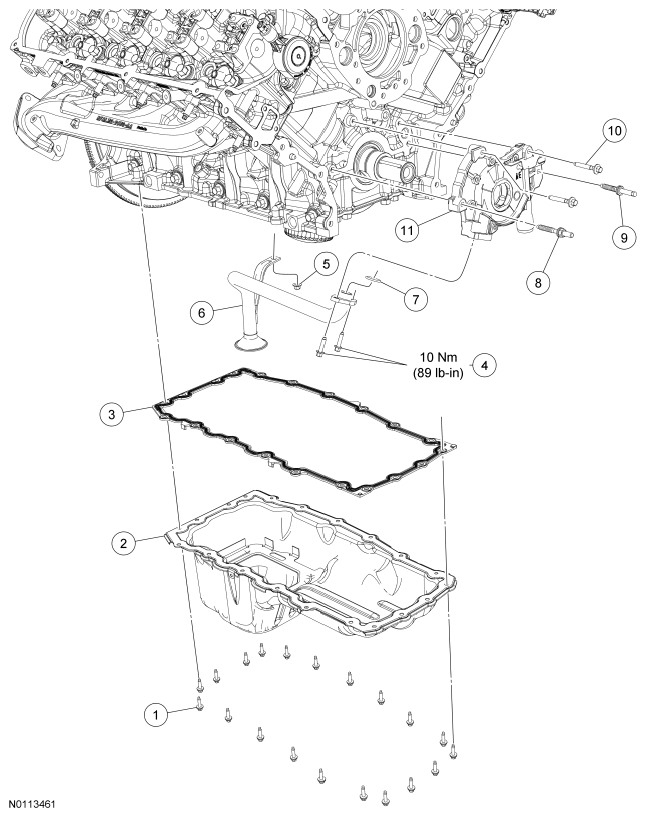

Engine Lubrication Components - Exploded View
WARNING: This page is about a different car, the 2012 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | W503276 | Oil pan bolt (20 required) |
| 2 | 6675 | Oil pan |
| 3 | 6710 | Oil pan gasket |
| 4 | N503276 | Oil pump screen and pickup tube-to-oil pump bolts (2 required) |
| 5 | W701706 | Oil pump screen and pickup tube support bracket nut |
| 6 | 6622 | Oil pump screen and pickup tube |
| 7 | 6625 | Oil pump screen and pickup tube O-ring seal |
| 8 | W713654 | Oil pump stud bolt |
| 9 | W713655 | Oil pump stud |
| 10 | N806183 | Oil pump bolts (2 required) |
| 11 | 6621 | Oil pump |
- For additional information, refer to the procedures in this information.
