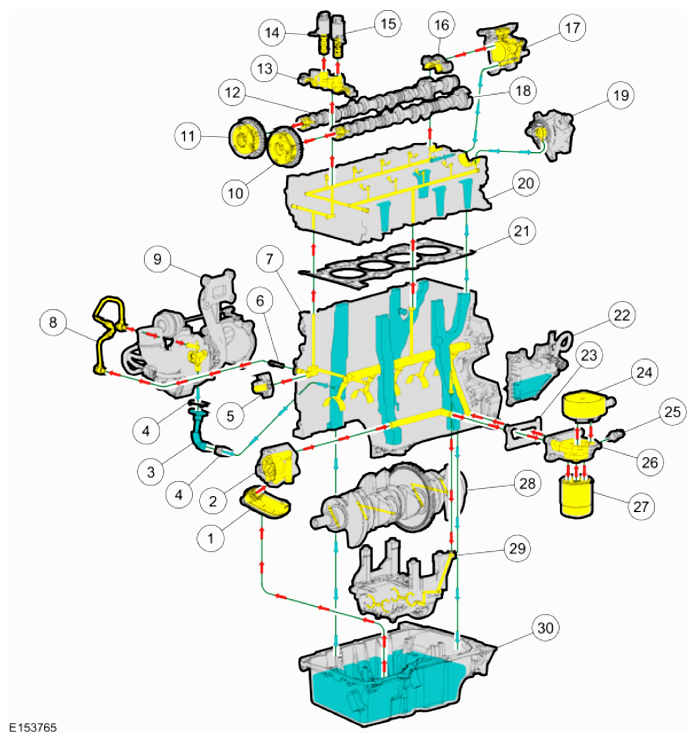

Engine Oil Flow Illustration
WARNING: This page is about a different car, the 2013 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | Oil pump screen and pickup tube |
| 2 | Oil pump |
| 3 | Turbocharger oil return tube |
| 4 | Turbocharger oil return tube gasket |
| 5 | Timing chain tensioner |
| 6 | Turbocharger oil filter |
| 7 | Cylinder block |
| 8 | Turbocharger oil supply tube |
| 9 | Turbocharger |
| 10 | Intake VCT phaser and sprocket |
| 11 | Exhaust VCT phaser and sprocket |
| 12 | Exhaust camshaft |
| 13 | Camshaft front bearing cap (part of 6049) |
| 14 | VCT oil control solenoid |
| 15 | VCT oil control solenoid |
| 16 | Camshaft rear bearing cap (part of 6049) |
| 17 | Fuel pump housing |
| 18 | Intake camshaft |
| 19 | Vacuum pump |
| 20 | Cylinder head |
| 21 | Head gasket |
| 22 | Crankcase vent oil separator |
| 23 | Oil filter adapter gasket |
| 24 | Oil cooler |
| 25 | EOP switch |
| 26 | Oil Filter Adapter |
| 27 | Oil filter |
| 28 | Crankshaft assembly |
| 29 | Balance shaft assembly |
| 30 | Oil pan |
