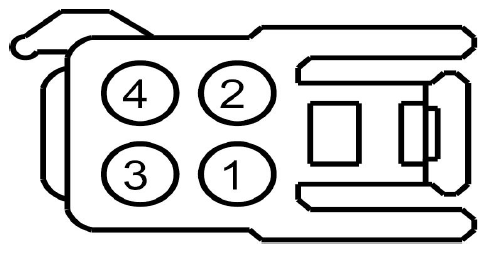

Subwoofer Connector End View (C3020)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME01 (GN-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 1 | |
| 2 | RME01 (GY) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 1 | |
| 3 | VME02 (VT) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR 1 | |
| 4 | RME02 (YE) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR 1 |
| Available Pigtail Kits | |
|---|---|

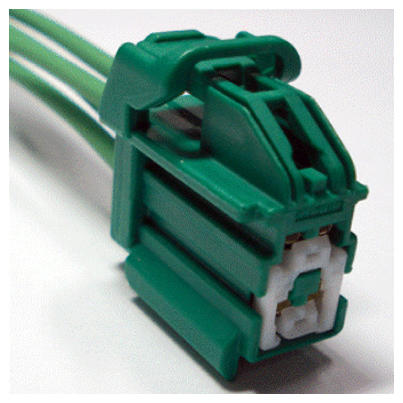

| Pigtail Kit Part Number WPT-1016 | Service Part Number: 3U2Z-14S411-FFB Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses
|
