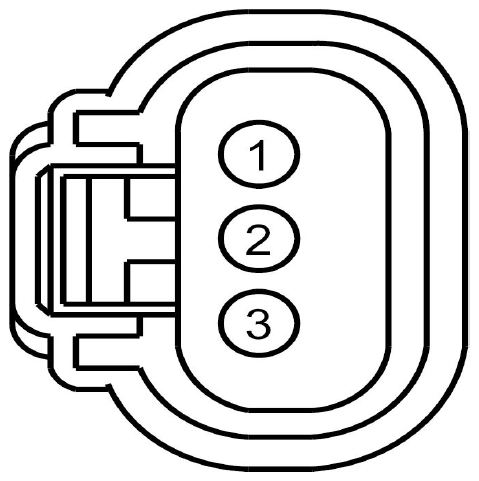

6F35 Transmission Connector End View (C1520B)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RET24 (BN-BU) | 20 | TSS SIGNAL RETURN (TSS GND) | |
| 2 | VET33 (WH-OG) | 20 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) | |
| 3 | LE111 (VT-GN) | 20 | TSS POWER SUPPLY |

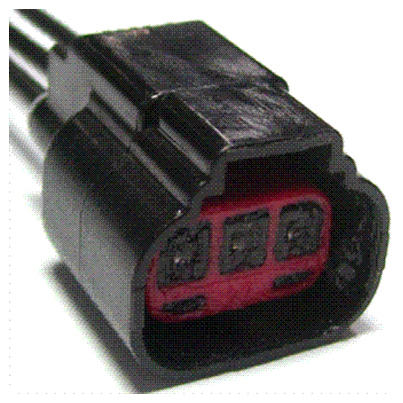

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-990 | Service Part Number: 8U2Z-14S411-ZB Gauge: 14 Pin material: Tin (greased) Cavities: 3 Vehicle Uses
|
| Pigtail Kit Part Number WPT-921 | Service Part Number: 8U2Z-14S411-ZA Gauge: 16 Pin material: Tin Cavities: 3 Vehicle Uses
|
