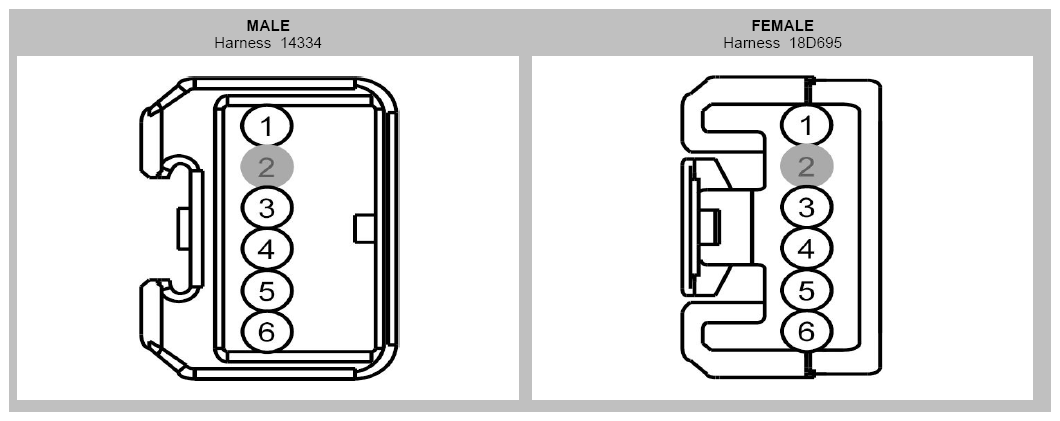

Inline Connector End View (C919)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
RRB08 (BN-VT) |
* |
18D695 |
| 1 |
RRB08 (BN-VT) |
20 |
14334 |
| 2 |
* |
* |
|
| 3 |
CRB08 (BU-GY) |
* |
18D695 |
| 3 |
CRB08 (BU-GY) |
20 |
14334 |
| 4 |
CBB45 (YE) |
* |
18D695 |
| 4 |
CBB45 (YE) |
22 |
14334 |
| 5 |
VDN05 (YE-GY) |
* |
18D695 |
| 5 |
VDN05 (YE-GY) |
22 |
14334 |
| 6 |
GD233 (BK) |
* |
18D695 |
| 6 |
GD233 (BK) |
22 |
14334 |
