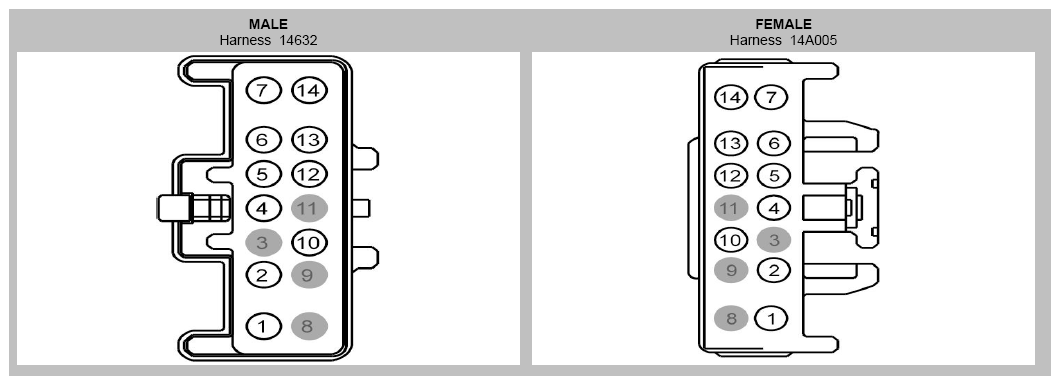

Inline Connector End View (C316)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CBP01 (BU) | 12 | |
| 2 | CPW14 (VT-WH) | 22 | |
| 3 | * | * | |
| 4 | CPW17 (BN-GN) | 22 | |
| 5 | CPL11 (GY-BN) | 16 | 14A005 |
| 5 | CPL11 (GY-BN) | 18 | 14632 |
| 6 | VME12 (BN-WH) | 18 | |
| 7 | CPL39 (YE) | 18 | 14632 - late production |
| 7 | CPL39 (YE) | 22 | 14A005 |
| 7 | CPL39 (YE) | 22 | 14632 - early production |
| 8 | * | * | |
| 9 | * | * | |
| 10 | CPW18 (GY-VT) | 22 | |
| 11 | * | * | |
| 12 | CPL52 (VT-GY) | 18 | |
| 13 | RME12 (BN-BU) | 18 | |
| 14 | GD348 (BK-YE) | 12 |
