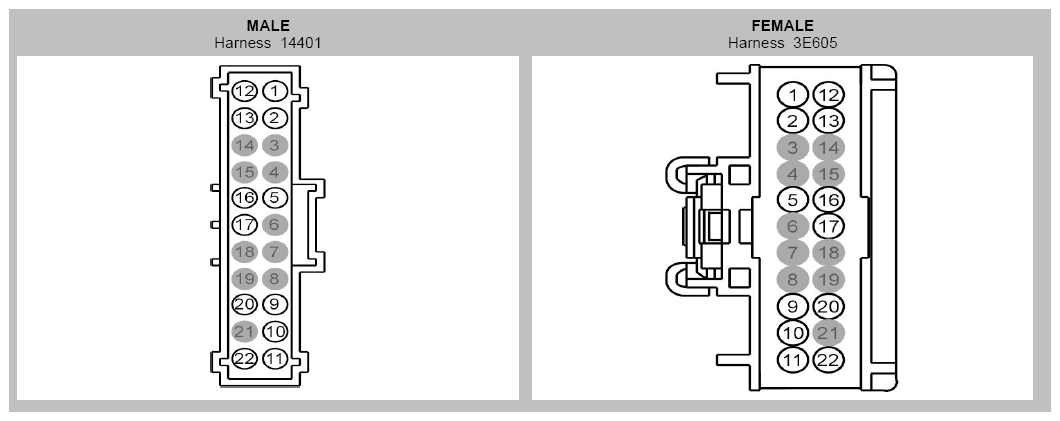

Inline Connector End View (C263)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | VDB04 (WH-BU) | 22 | |
| 2 | GD214 (BK-BU) | 20 | 14401 |
| 2 | GD375 (BK-BU) | 22 | 3E605 |
| 3 | * | * | |
| 4 | * | * | 14401 |
| 4 | CLS34 (GY) | 22 | 3E605 |
| 5 | SBP23 (WH-RD) | 18 | 14401 |
| 5 | SBP23 (WH-RD) | 22 | 3E605 |
| 6 | * | * | 14401 |
| 6 | CLF23 (WH-VT) | 22 | 3E605 |
| 7 | * | * | 14401 |
| 7 | CLF19 (VT-GN) | 22 | 3E605 |
| 8 | * | * | 14401 |
| 8 | CLN56 (BN-VT) | 22 | 3E605 |
| 9 | CRH04 (VT-GN) | 22 | 14401 |
| 9 | CRH04 (VT-RD) | 22 | 3E605 |
| 10 | CAP18 (GN-OG) | 22 | |
| 11 | RAP18 (BN-BU) | 22 | |
| 12 | VDB05 (WH) | 22 | |
| 13 | CRW15 (BN) | 26 | 14401 |
| 13 | CRW15 (BN-WH) | 22 | 3E605 |
| 14 | * | * | 14401 |
| 14 | RLN29 (WH-OG) | 22 | 3E605 |
| 15 | * | * | 14401 |
| 15 | CLF24 (YE-BU) | 22 | 3E605 |
| 16 | VDN05 (YE) | 26 | 14401 |
| 16 | VDN05 (YE-GY) | 22 | 3E605 |
| 17 | CAP19 (GY-VT) | 22 | |
| 18 | * | * | 14401 |
| 18 | CLN55 (YE-VT) | 22 | 3E605 |
| 19 | * | * | |
| 20 | CBP35 (YE-GY) | 22 | |
| 21 | * | * | |
| 22 | CET34 (BN-GN) | 22 | 14401 |
| 22 | CET35 (BN) | 22 | 3E605 |
