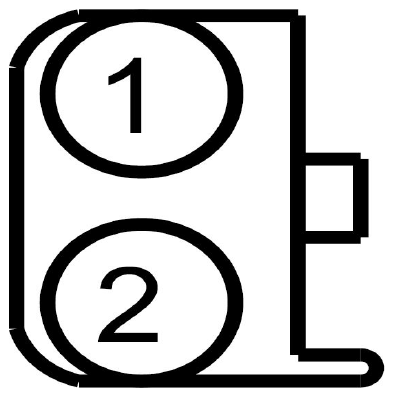

Horn Switch Connector End View (C217)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CRH02 (BU) | 20 | SWITCH - HORN | |
| 2 | RRH02 (PK) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE |
| Available Pigtail Kits | |
|---|---|

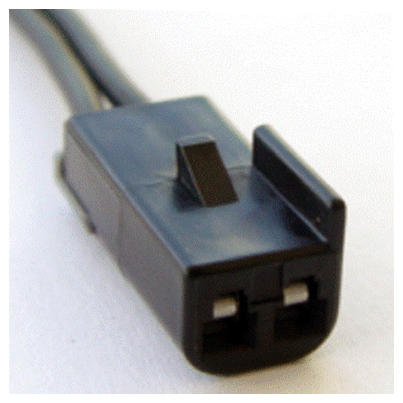

| Pigtail Kit Part Number WPT-233 | Service Part Number: 3U2Z-14S411-CZA Gauge: 18 Pin material: Tin Cavities: 2 Vehicle Uses
|

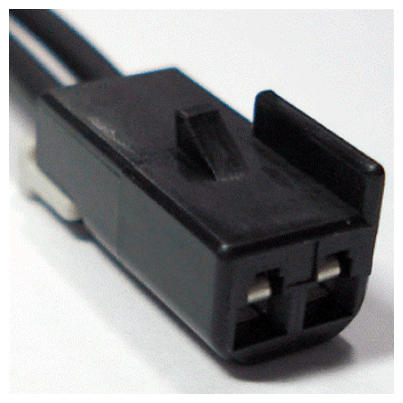

| Pigtail Kit Part Number WPT-967 | Service Part Number: 3U2Z-14S411-CZB Gauge: 16 Pin material: Tin Cavities: 2 Vehicle Uses
|
