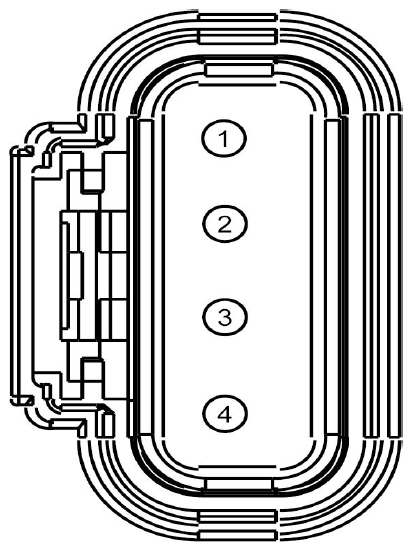

Blower Motor Speed Control Connector End View (C271)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD215 (BK-GY) | 10 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 2 | VH301 (YE-BU) | 10 | CTRL MOD. - BLOWER VARIABLE SPEED # BLOWER MOTOR | |
| 3 | VH101 (WH-VT) | 22 | CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL | |
| 4 | CH402 (YE-GN) | 10 | RELAY - FRONT BLOWER |

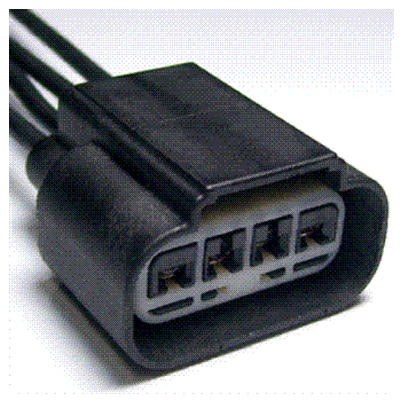

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1252 | Service Part Number: CU2Z-14S411-FA Gauge: 12 Pin material: Tin (greased) Cavities: 4 Vehicle Uses
|
