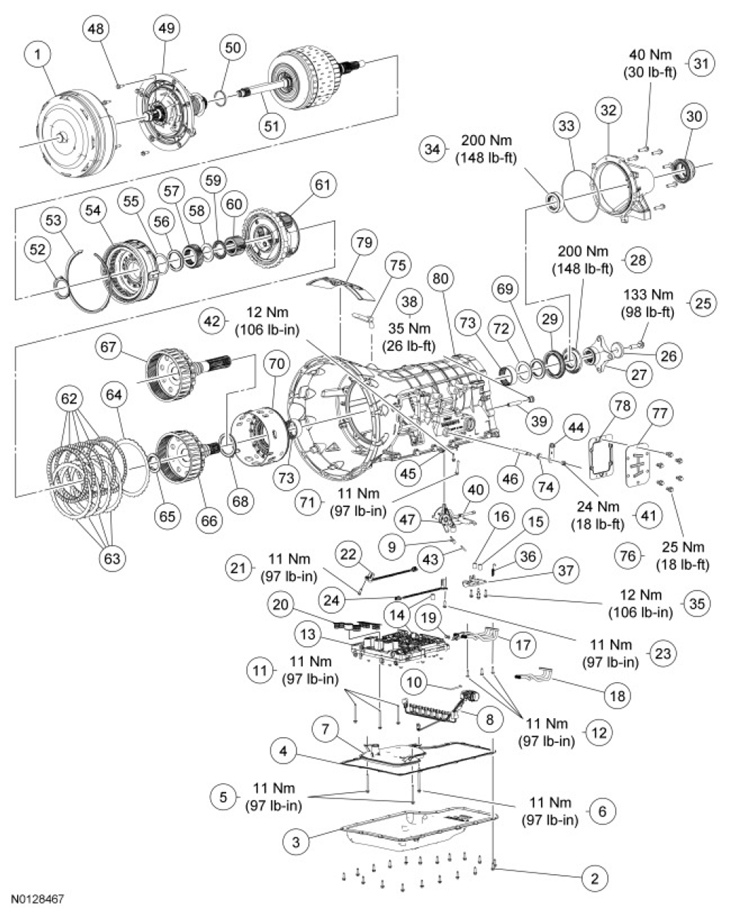

Exploded View
WARNING: This page is about a different car, the 2013 Ford F-550 Super Duty, 2013 Ford F-450 Super Duty, 2013 Ford F-350 Super Duty, and 2013 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 7902 | Torque converter |
| 2 | W500214 | Transmission fluid pan bolts (19 required) |
| 3 | 7A194 | Transmission fluid pan |
| 4 | 7A191 | Transmission fluid pan gasket |
| 5 | W709492 | Transmission fluid filter bolts (65 mm [2.56 in] length bolts) (2 required) |
| 6 | W700898 | Transmission fluid Filter bolt (90 mm [3.54 in] length bolt) |
| 7 | 7A098 | Transmission fluid filter |
| 8 | 7G276 | Internal wiring harness |
| 9 | - | Manual valve rod clip (part of 7H557) |
| 10 | 7N049 | Manual valve rod |
| 11 | W707887 | Main control-to-transmission case bolts |
| 12 | W505584 | Feed tube-to-transmission case bolts |
| 13 | 7A100 | Main control |
| 14 | 7G199-B | Clutch feed seals (Intermediate clutch and line pressure port) |
| 15 | 7G199-C | Low/reverse (1, R) clutch dynamic feed seal |
| 16 | 7G199-B | Low/reverse (1, R) clutch static feed seal |
| 17 | 7A209 | Feed tube assembly (3 tube slip yoke transmissions) |
| 18 | 7H420 | Feed tube assembly (2 tube fixed flange/4WD transmissions |
| 19 | 7J227 | Fluid supply feed tube O-rings |
| 20 | 7H249 | Pump feed seals |
| 21 | - | TSS sensor bolt (part 7H103) |
| 22 | 7H103 | TSS sensor |
| 23 | - | OSS sensor bolt (part of 7H103) |
| 24 | 7H103 | OSS sensor |
| 25 | - | Driveshaft flange bolt (part of 7089) |
| 26 | - | Driveshaft flange washer (part of 7089) |
| 27 | 7089 | Driveshaft flange |
| 28 | 7085 | Output shaft nut (fixed flange/4WD) |
| 29 | 7052 | Output shaft seal (fixed flange/4WD) |
| 30 | 7052 | Output shaft seal (slip yoke) |
| 31 | W500120 | Extension housing bolts (8 required) |
| 32 | 7A039 | Extension housing |
| 33 | 7A248 | Extension housing O-ring seal |
| 34 | 7H554 | Output shaft nut (slip yoke) |
| 35 | W500214 | Park pawl abutment plate bolts (4 required) |
| 36 | 7D070 | Park pawl return spring |
| 37 | 7G101 | Park pawl abutment plate |
| 38 | 7G199 | Park pawl pin plug |
| 39 | 7D071 | Park pawl pin |
| 40 | 7A441 | Park pawl |
| 41 | W711892 | Manual control lever nut |
| 42 | 7A256 | Manual control lever |
| 43 | 7G100 | Manual shaft-to-TR sensor roll pin |
| 44 | W500214 | TR sensor detent spring bolt |
| 45 | 7E332 | TR sensor detent spring |
| 46 | 7C493 | Manual shaft |
| 47 | 7H557 | TR sensor |
| 48 | W500624 | Pump bolts (8 required) |
| 49 | 7A103 | Pump |
| 50 | 7A527 | Front selective shim |
| 51 | - | Forward/overdrive clutch assembly |
| 52 | 7F373 | Center support thrust washer |
| 53 | 7D483 | Center support snap ring |
| 54 | - | Center support |
| 55 | 7F405 | Rear selective shim |
| 56 | 7C041 | No. 2 sun gear thrust bearing |
| 57 | 7D063 | No. 2 sun gear |
| 58 | 7D235 | No. 2 sun gear thrust washer |
| 59 | 7D234 | No. 3 sun gear thrust bearing |
| 60 | 7D063 | No. 3 sun gear |
| 61 | 7G224 | Rear planetary gearset |
| 62 | 7B164 | Low/reverse (1, R) clutch plates |
| 63 | 7B442 | Low/reverse (1, R) clutch steel plates |
| 64 | 7B066 | Low/reverse (1, R) clutch apply plate |
| 65 | 7G178 | Rear planetary gearset thrust bearing |
| 66 | 7060 | Output shaft (fixed flange/4WD) |
| 67 | 7060 | Output shaft (slip yoke/4WD) |
| 68 | 7B368 | Output shaft thrust bearing |
| 69 | W500104 | Low/reverse clutch piston assembly bolt |
| 70 | - | Low/reverse clutch piston assembly |
| 71 | 7B368 | Output shaft thrust bearing |
| 72 | 7A433 | Output shaft thrust washer |
| 73 | 7A415 | Output shaft bearings (2 required) |
| 74 | 7F337 | Manual shaft seal |
| 75 | 7034 | Vent tube |
| 76 | W708587 | PTO cover bolts (6 required) |
| 77 | 7222 | PTO cover |
| 78 | 7223 | PTO cover gasket |
| 79 | 7A434 | Torque converter housing heat shield (diesel engines only) |
| 80 | 7005 | Transmission case |
