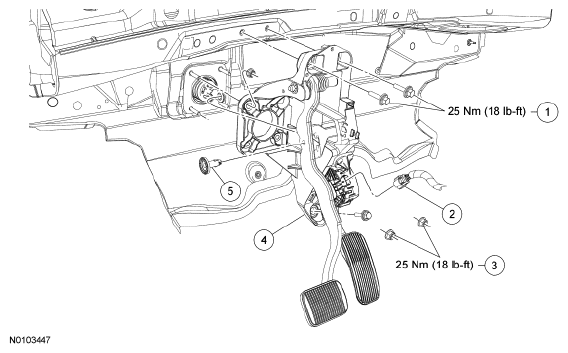

Exploded View
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Service Part Number | Description | Torque | Material Name | Notes |
|---|---|---|---|---|---|
| 1 | W709633 | Brake pedal bracket bolts (3 required) | - | - | 25 Nm (18 lb-ft) |
| 2 | - | Accelerator pedal sensor electrical connector (part of 14401) | - | - | - |
| 3 | W520112 | Brake booster nuts (4 required) | - | - | 25 Nm (18 lb-ft) |
| 4 | 9F856 | Brake pedal and bracket assembly | - | - | - |
| 5 | 2L523 | Brake booster push rod clevis pin | - | - | - |
