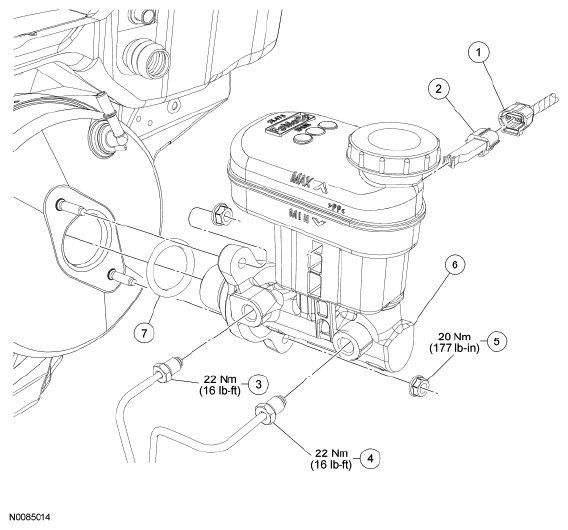

Exploded View
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Service Part Number | Description | Torque | Material Name | Notes |
|---|---|---|---|---|---|
| 1 | - | Brake fluid level indicator switch electrical connector (part of 14290) | - | - | - |
| 2 | 2C251 | Brake fluid level indicator switch | - | - | - |
| 3 | 2C294 | Primary brake tube fitting | 22 Nm (16 lb-ft) | - | - |
| 4 | 2C295 | Secondary brake tube fitting | 22 Nm (16 lb-ft) | - | - |
| 5 | W520112 | Brake master cylinder nut (2 required) | 20 Nm (177 lb-in) | - | - |
| 6 | 2140 | Brake master cylinder | - | - | - |
| 7 | 2152 | Brake master cylinder-to-booster seal | - | - | - |
