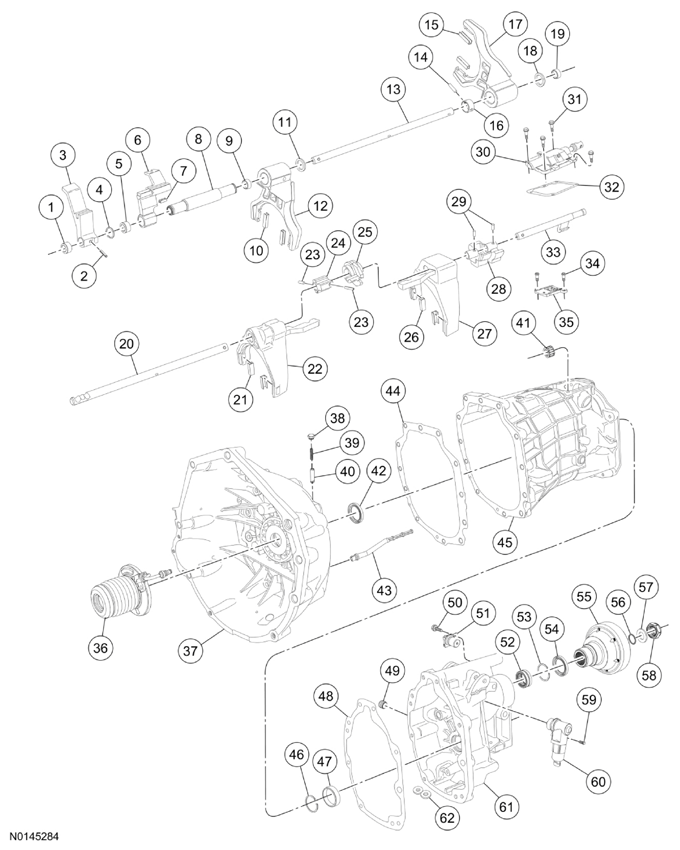

Transmission Case and Shift Components - Disassembled View
WARNING: This page is about a different car, the 2013 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 7W425 | Shift rail bushing |
| 2 | 7A082 | Roll pin |
| 3 | 7241 | Reverse shift rail lever |
| 4 | 7A082 | Snap ring |
| 5 | 7W425 | Shift rail bushing |
| 6 | 7241 | 5th/6th outer shift rail lever |
| 7 | 7241 | 5th/6th outer shift lever pad |
| 8 | 7241 | 5th/6th inner shift rail lever |
| 9 | 7W425 | Shift rail bushing |
| 10 | 7L082 | 5th/6th shift fork pad |
| 11 | 7241 | Washer |
| 12 | 7230 | 5th/6th shift fork |
| 13 | 7241 | Reverse shift rail |
| 14 | 7A082 | Roll pin |
| 15 | 7L082 | Reverse shift fork pad |
| 16 | 7241 | Shift rail collar |
| 17 | 7230 | Reverse shift fork |
| 18 | 7241 | Washer |
| 19 | 7W425 | Shift rail bushing |
| 20 | 7L267 | 1st/2nd, 3rd/4th shift rail |
| 21 | 7L082 | 3rd/4th shift fork pad |
| 22 | 7230 | 3rd/4th shift fork |
| 23 | 7A082 | Roll pins |
| 24 | 7814 | Selector pin |
| 25 | 7K201 | Interlock plate |
| 26 | 7L082 | 1st/2nd shift fork pad |
| 27 | 7230 | 1st/2nd shift fork |
| 28 | - | Shift gate |
| 29 | 7A082 | Roll pins |
| 30 | 7C453 | Shift detent cover |
| 31 | - | Shift detent cover bolt (4 required) |
| 32 | - | Shift detent cover gasket |
| 33 | - | Reverse shift rail, |
| 34 | - | Shift guide plate bolt (2 required) |
| 35 | 7F476 | Shift guide plate |
| 36 | 7A508 | Clutch slave cylinder |
| 37 | 6392 | Clutch housing |
| 38 | 7234 | Shift detent plug |
| 39 | 7234 | Shift detent spring |
| 40 | 7234 | Shift detent |
| 41 | 7127 | Top shift rail bearing |
| 42 | 7052 | Input shaft seal |
| 43 | - | Oil pump pickup tube |
| 44 | - | Transmission main case-to-clutch housing gasket |
| 45 | 7005 | Transmission main case |
| 46 | 7A082 | Snap ring |
| 47 | 7025 | Output shaft bearing cup |
| 48 | - | Extension housing gasket |
| 49 | 7A010 | Case plug |
| 50 | 7A443 | OSS sensor bolt |
| 51 | 7H103 | OSS sensor |
| 52 | 7025 | Output shaft bearing |
| 53 | 7A082 | Output shaft bearing snap ring |
| 54 | 7052 | Extension housing seal |
| 55 | 7089 | Output flange |
| 56 | 7F273 | Internal o-ring |
| 57 | 7119 | Thrust washer |
| 58 | 7K440 | Output flange nut |
| 59 | - | Reverse lockout solenoid bolt |
| 60 | 7374 | Reverse lockout solenoid |
| 61 | 7A039 | Extension housing |
| 62 | 7L027 | Magnet |
