Safety Belt System Pretensioners and Inflatable Belts

Item Service Part Number Description
1 611B09 Safety belt retractor and pretensioner
2 611B69 Safety belt retractor with inflatable shoulder belt
3 611B69 Safety belt retractor lap belt (part of inflatable safety belt system)
4 61203 Safety belt inflator (40 percent seat)
5 60045 Safety belt buckle (40 percent seat) (part of inflatable safety belt system)
6 - Safety belt buckle (60 percent seat) (part of inflatable safety belt system)
7 - Safety belt inflator (60 percent seat)
8 60044 Safety belt buckle (40 percent seat) (part of inflatable safety belt system)
9 61202 Safety belt inflator (40 percent seat)
10 611B68 Safety belt retractor lap belt (part of inflatable safety belt system)
11 611B68 Safety belt retractor with inflatable shoulder belt
12 611B08 Safety belt retractor and pretensioner with adaptive load limiter (includes BTS)
13 61202 RH /61203 LH Safety belt buckle and pretensioner

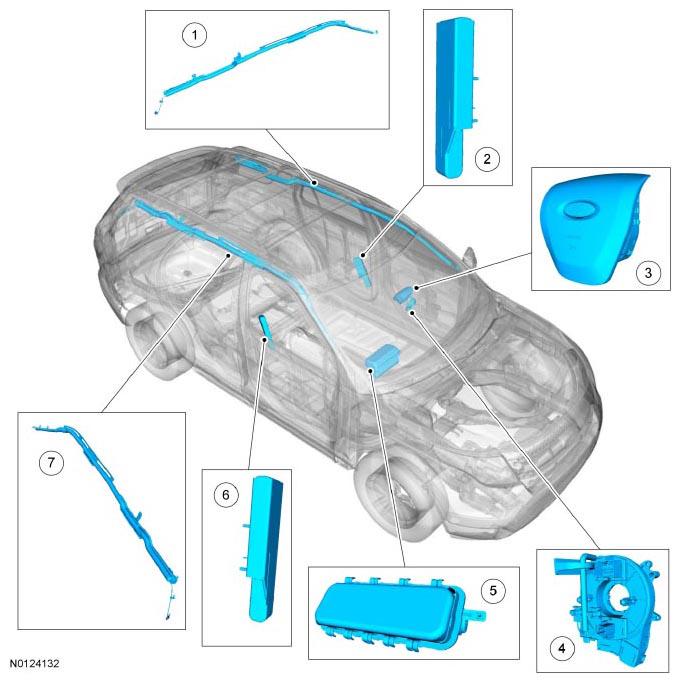

Fig 1: Supplemental Restraint System (SRS) Components Location (2 Of 3)
G07428006Courtesy of FORD MOTOR CO.
