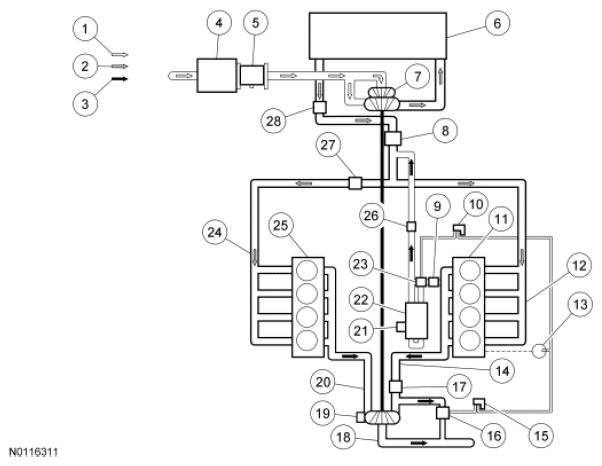

Intake Air System
WARNING: This page is about a different car, the 2013 Ford F-550 Super Duty, 2013 Ford F-450 Super Duty, 2013 Ford F-350 Super Duty, and 2013 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Number | Description |
|---|---|---|
| 1 | - | Intake Air |
| 2 | - | Compressed Air |
| 3 | - | Exhaust Air |
| 4 | - | Air Filter |
| 5 | - | MAF/IAT Sensor |
| 6 | - | CAC |
| 7 | - | Turbocharger Compressor Wheel |
| 8 | - | Intake Throttle Assembly |
| 9 | - | EGR Valve |
| 10 | - | EGR Cooler Bypass Valve solenoid |
| 11 | - | Cylinder Head Bank 1 |
| 12 | - | Intake Manifold Bank 1 |
| 13 | - | Mechanical Vacuum Pump |
| 14 | - | Exhaust Manifold Bank 1 |
| 15 | - | Turbocharger Wastegate Regulating Valve Solenoid |
| 16 | - | Turbocharger Wastegate Actuator |
| 17 | - | EP Sensor |
| 18 | - | Outlet To Exhaust System |
| 19 | - | Turbocharger Actuator |
| 20 | - | Exhaust Manifold Bank 2 |
| 21 | - | Secondary Cooling System Engine Coolant Temperature 2 (ECT2) Sensor |
| 22 | - | EGR Cooler |
| 23 | - | EGR Cooler Bypass Valve Actuator |
| 24 | - | Intake Manifold Bank 2 |
| 25 | - | Cylinder Head Bank 2 |
| 26 | - | EGRT Sensor |
| 27 | - | MAP Sensor |
| 28 | - | CACT Sensor |
