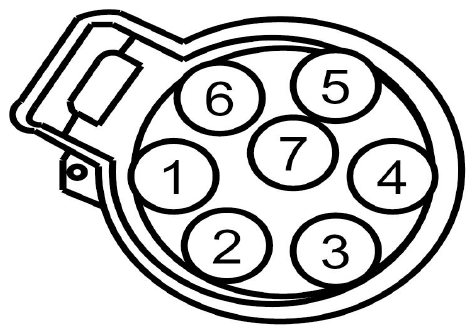

Trailer Tow Connector, 7-Pin Connector End View (C4099)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CAT06 (YE) | 16 | CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT | |
| 2 | RAT08 (WH) | 10 | GROUND - PILLAR D RIGHT | |
| 3 | CAT19 (BU) | 12 | CTRL MOD. - TRAILER TOW # BRAKES | |
| 4 | CAT09 (GN) | 16 | CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT | |
| 5 | CAT14 (OG) | 12 | RELAY - TRAILER TOW BATTERY CHARGING | |
| 6 | CAT17 (BN) | 16 | RELAY - TRAILER TOW PARK LAMPS | |
| 7 | CAT16 (GY-BN) | 16 | RELAY - TRAILER TOW BACKUP LAMPS |
| Available Pigtail Kits | |
|---|---|

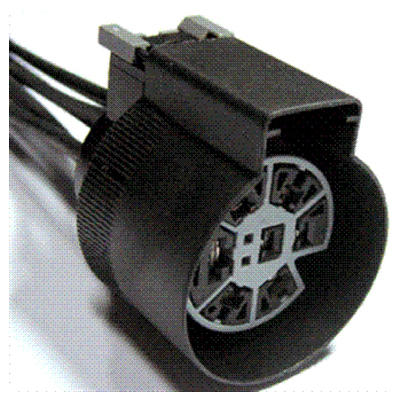

| Pigtail Kit Part Number WPT-975 | Service Part Number: 3U2Z-14S411-JXB Gauge: 10 12 Pin material: Tin Cavities: 7 Vehicle Uses
|
